在工程实施的设计阶段需要通过BIM技术来规避各种问题，其中结构梁底净高分析是必须要做的一步，它能够提前发现不满足净高要求的区域，避免结构完工后机电安装过程中发现，那样就来不及了。
下面以示例项目简要介绍梁底净高分析的步骤：

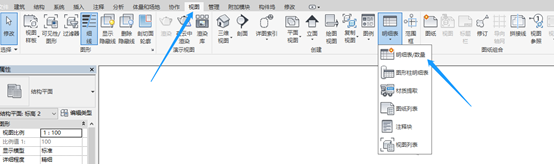

首先打解项目，选择视图，点明细表；

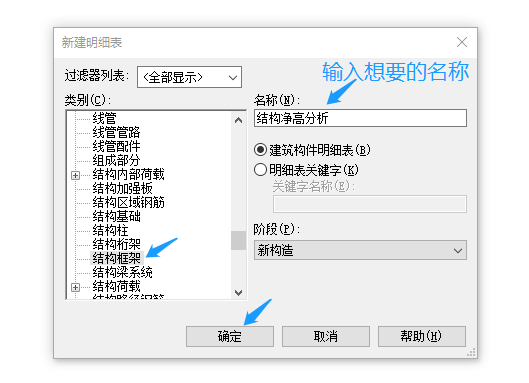

2. 新建明细表，然后在类别里面找到结构框架，点确定创建明细表

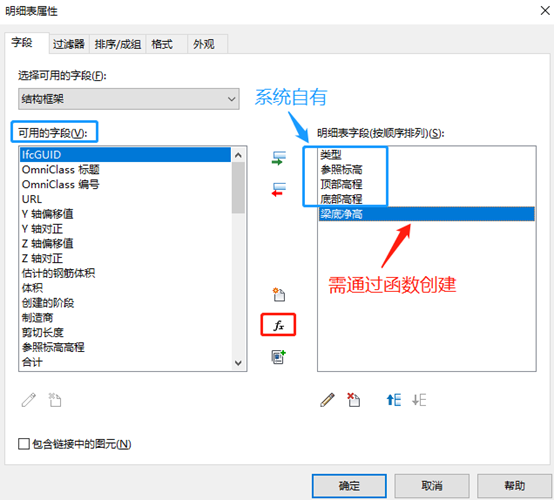

3.在可用的字段里面找到类型、参照标高、顶部高程、底部高程，添加到明细表字段中，再添加计算值参数梁底净高，公式：梁底净高=顶部高程-下面一层建筑完成面高度-（顶部高层-底部高程）（此公式适合单层净高分析，如需同时多层，可通过在梁族里面添加下面一层建筑完成面高度参数来实现或者通过调整公式里的建筑完成面高度创建多个单层明细表来实现所有的字符用英文输入法输入，当提示单位不统一时，在公式后面加/1，如下图所示）

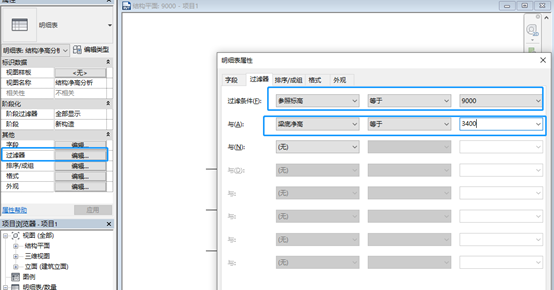

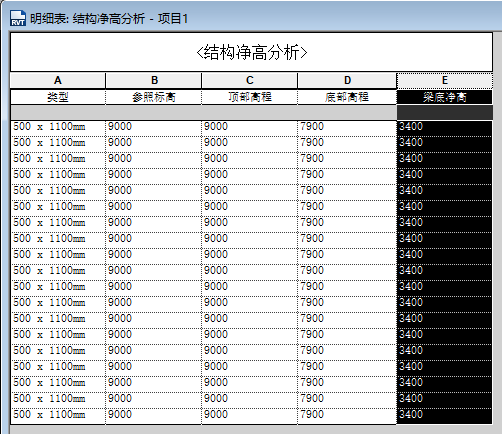

4.添加过滤器，先添加参照标高筛选出需要的分析的楼层，再添加梁底净高筛选出各个净高数据；

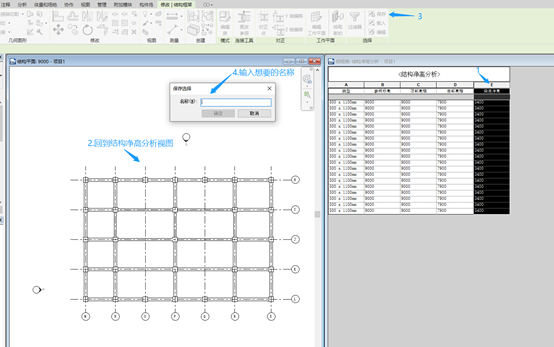

5.最后保存选择过滤器，以不同颜色区分不同的梁下净高；

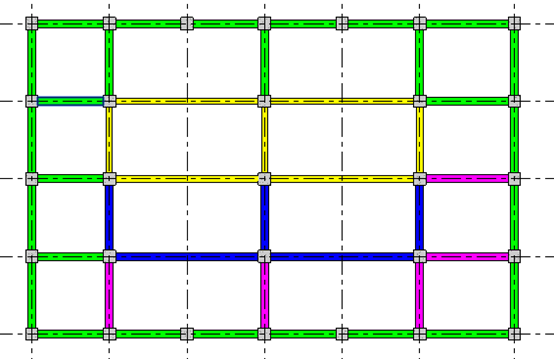

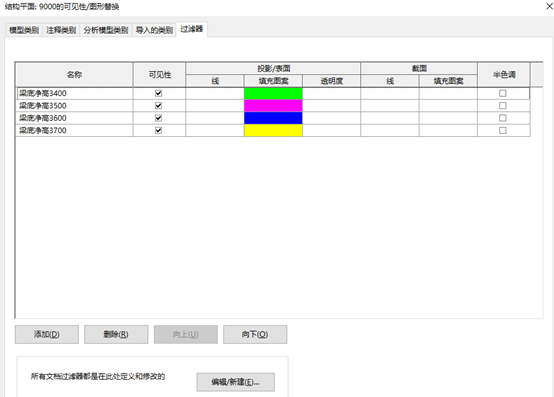

6.设置好选择过滤器后，回到净高分析视图，添加过滤器，就可以得到想要的效果啦；
