Revit在剖面图中的楼板显示不正确该怎么办

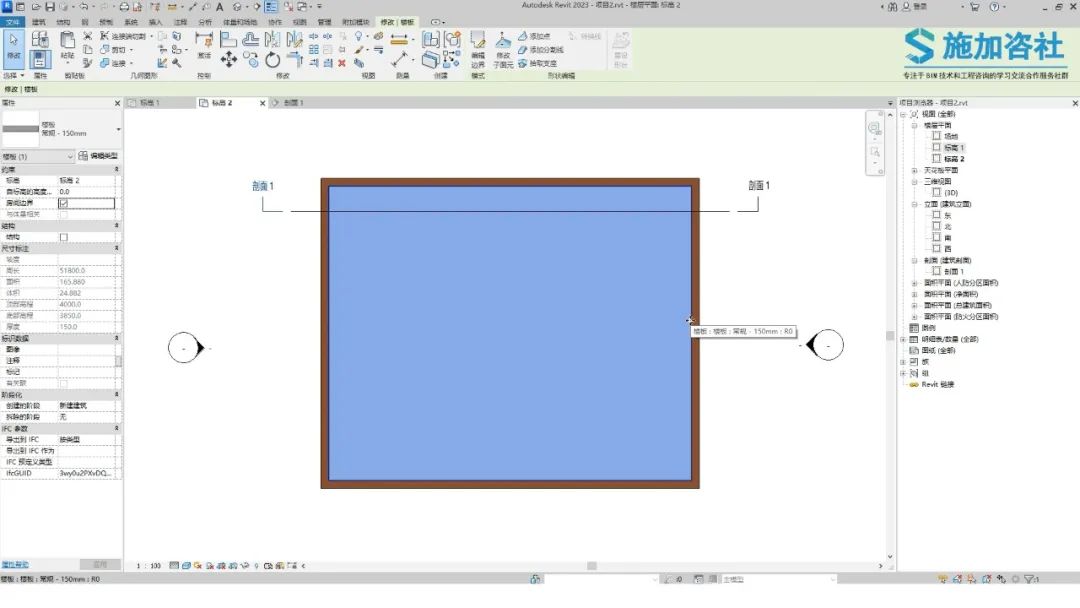

在绘制楼板时，为了使楼板与墙体不冲突，一般我们将楼板绘制于墙的内边界处。

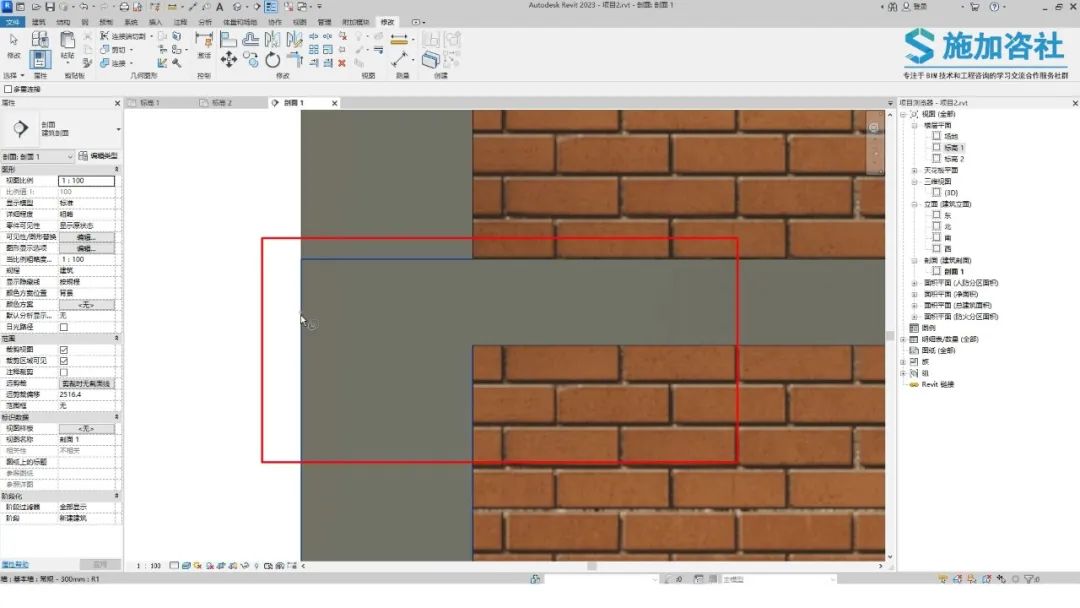

而这种情况下所生成的剖面图，楼板也是显示在墙的内边界处，这种显示是错误的。那我们要怎样才能使楼板正确显示呢？
只需要两步就能搞定。
第1步：连接楼板与墙体。
点击修改选项卡中的连接几何图形按钮。

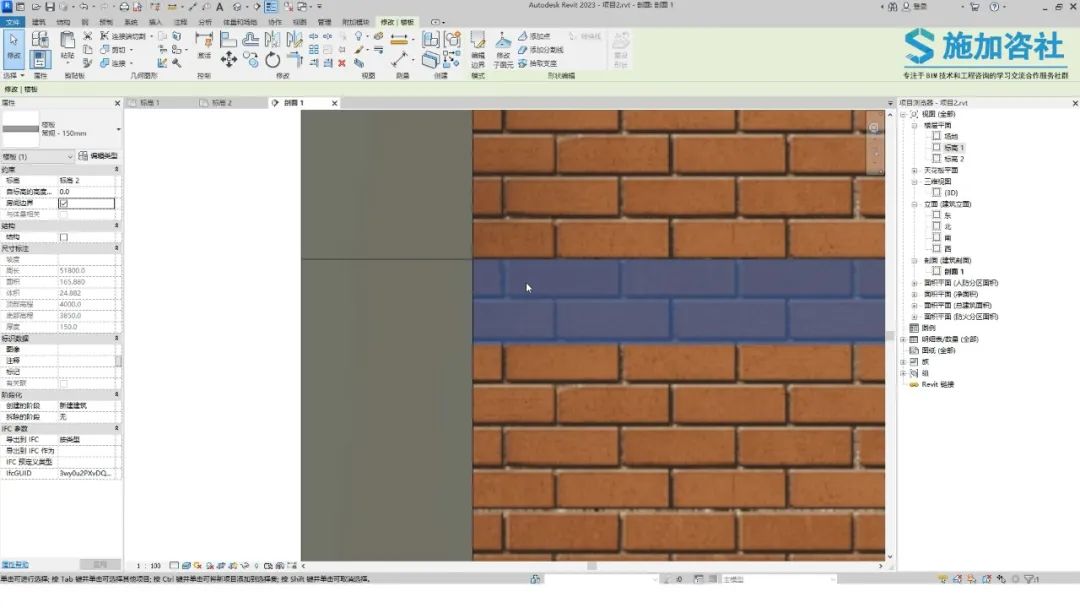

选中楼板，还有墙体，使墙体和楼板连接到一起。
第2步：绘制详图线
点击注释选项卡中的详图线按钮。
绘制缺少的楼板边界线。
完成。
