如下图所示如何做出完美的六边形？

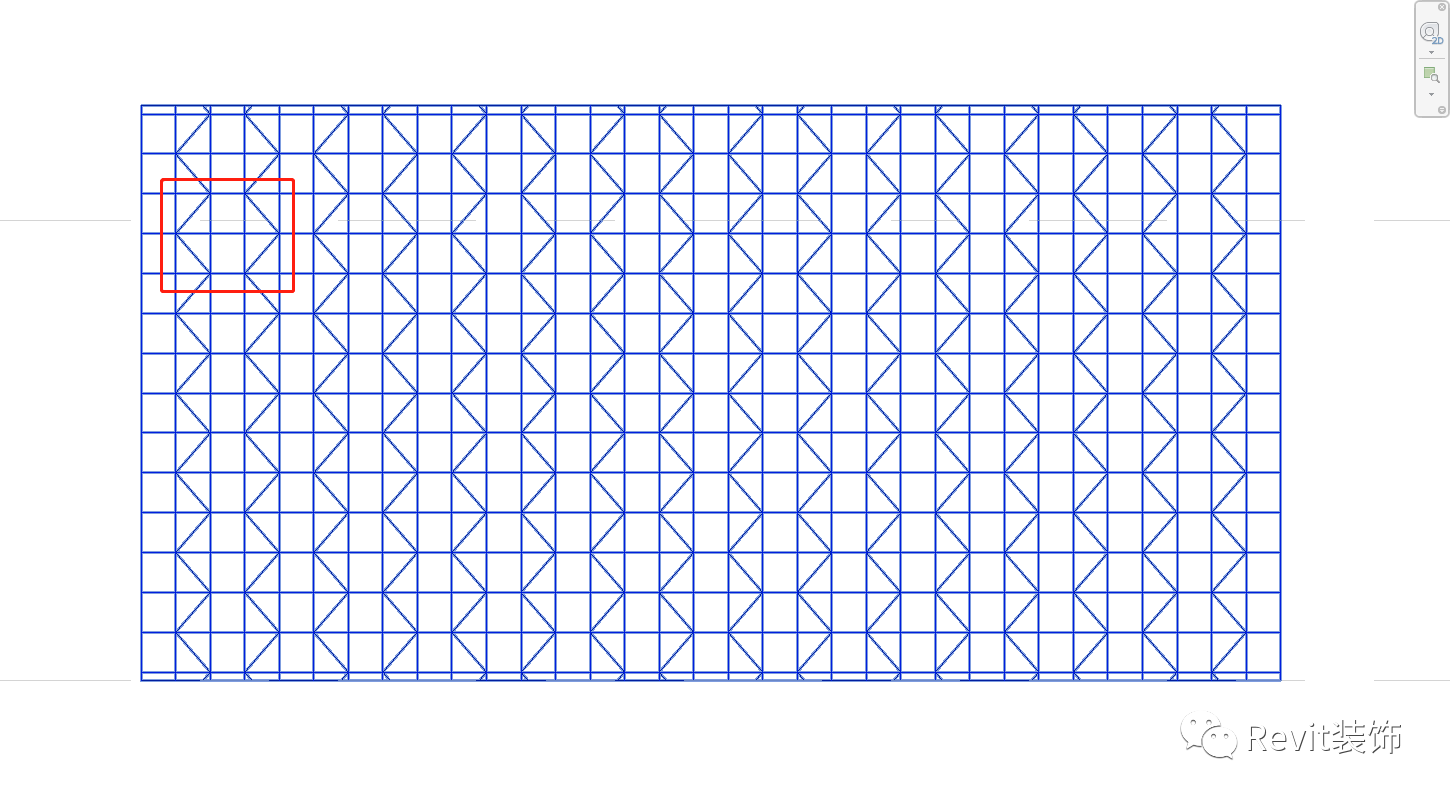

如果不进行约束和参数，使用自带的六边形，是不完美的；从下图可以明显的看到，系统中六边形的每个边是不相等的。
那么怎样才能解决这一问题呢？

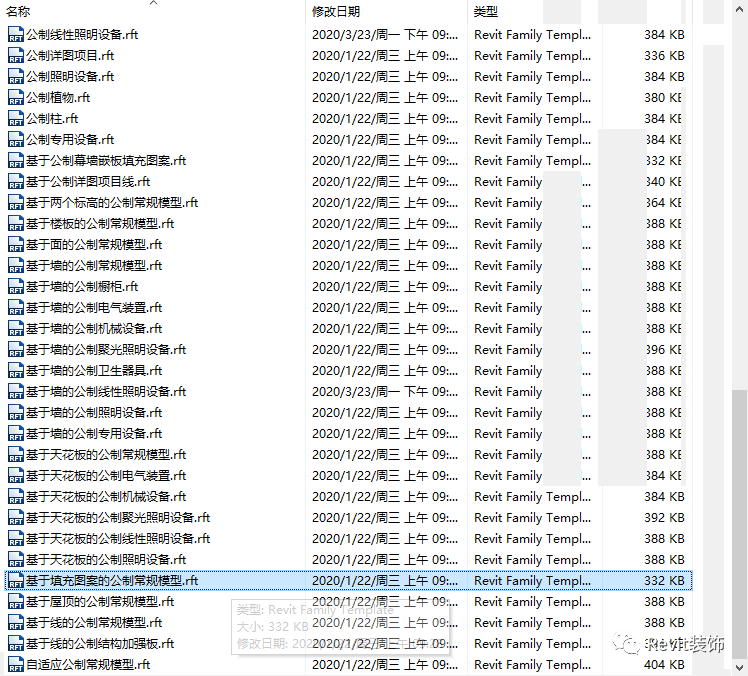

我们新建 基于填充图案的公制常规模型；

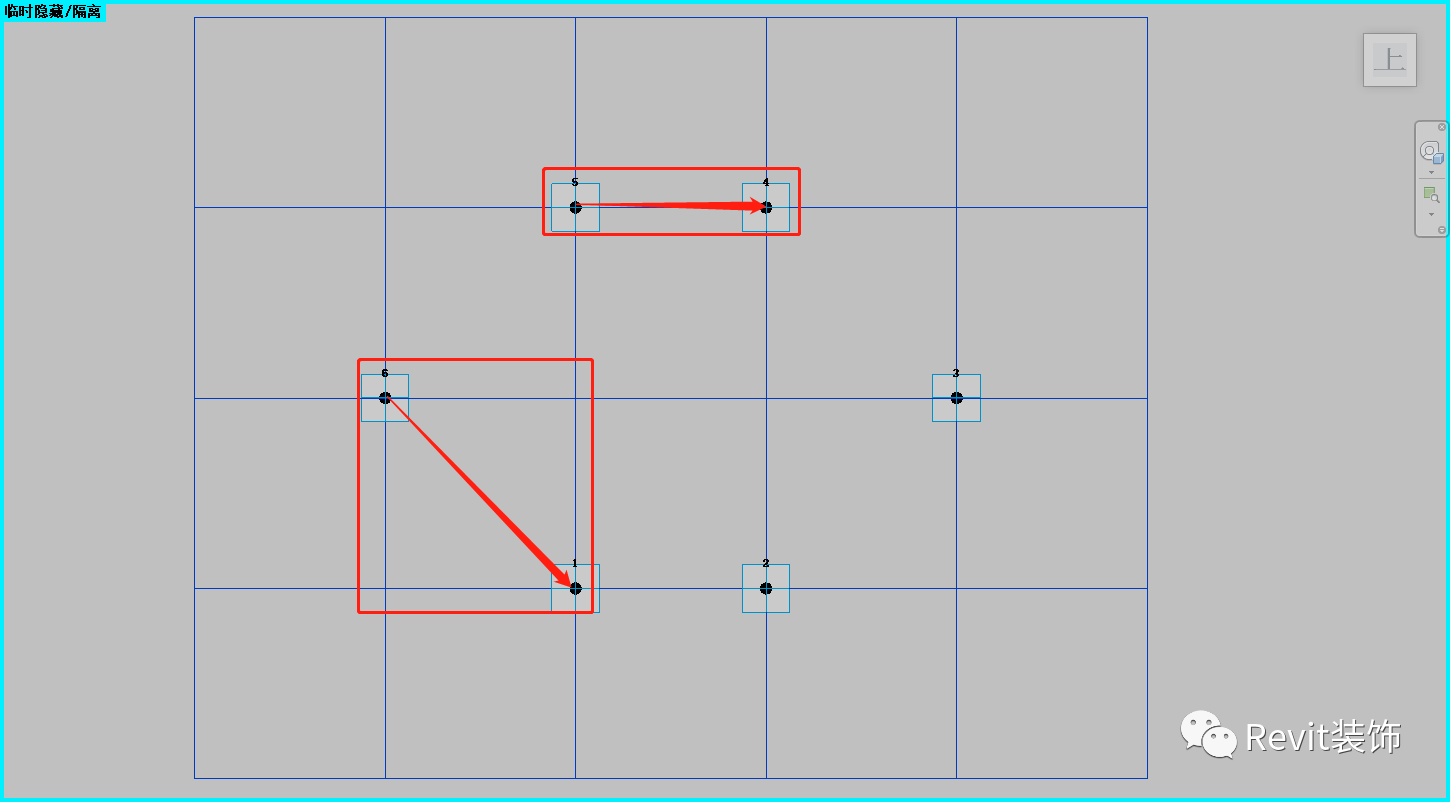

很明显，边长是不相等的

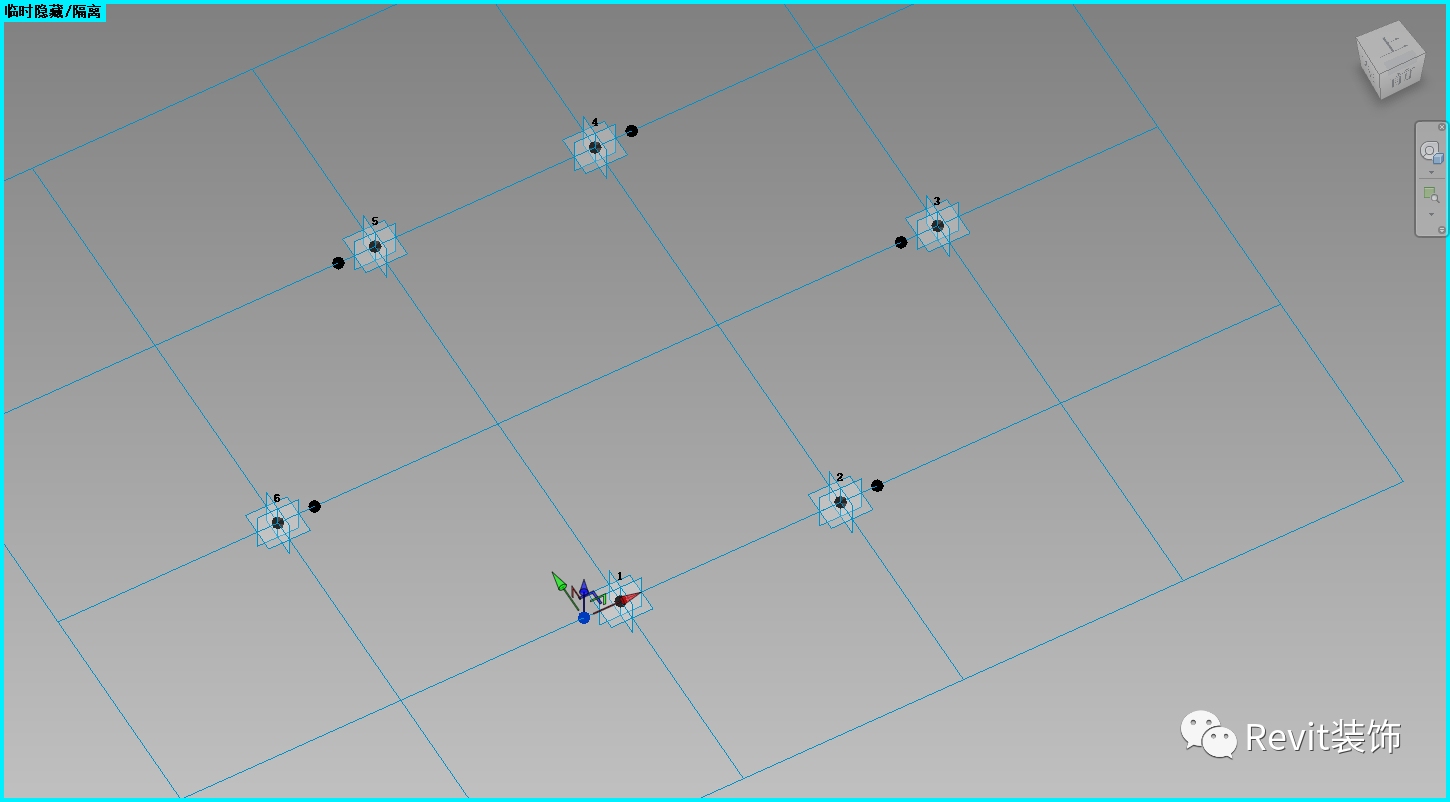

我们需要新建点，对点进行约束来实现各边的相等。

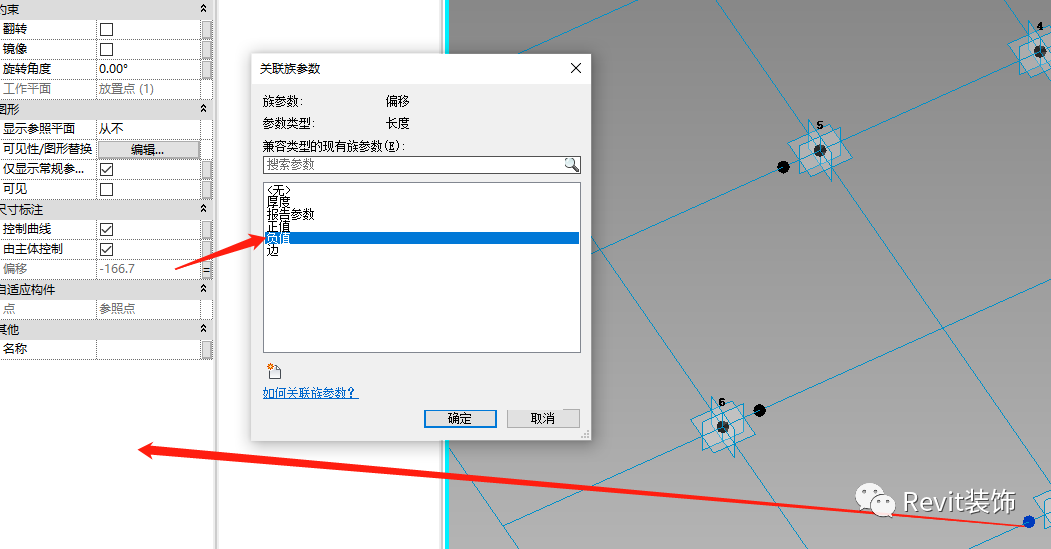

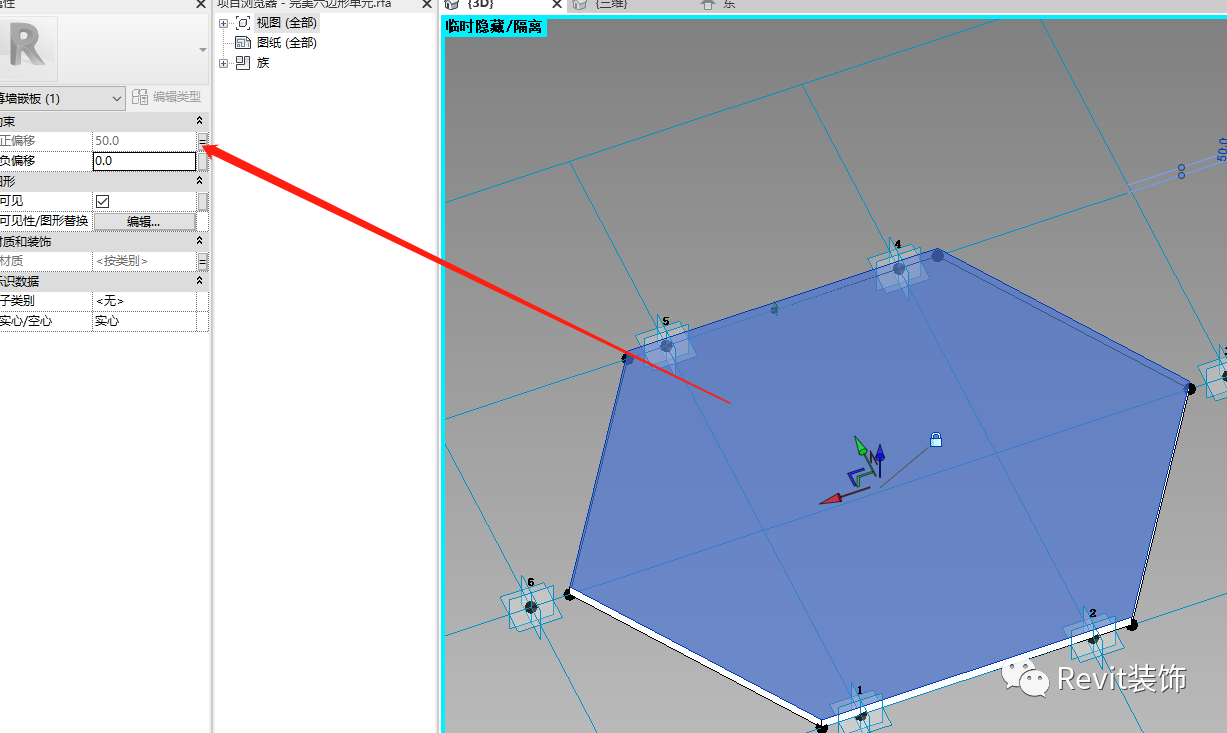

对点的偏移进行约束，正值和负值需要分解约束，这点很重要。
连接各点，生成体，约束厚度

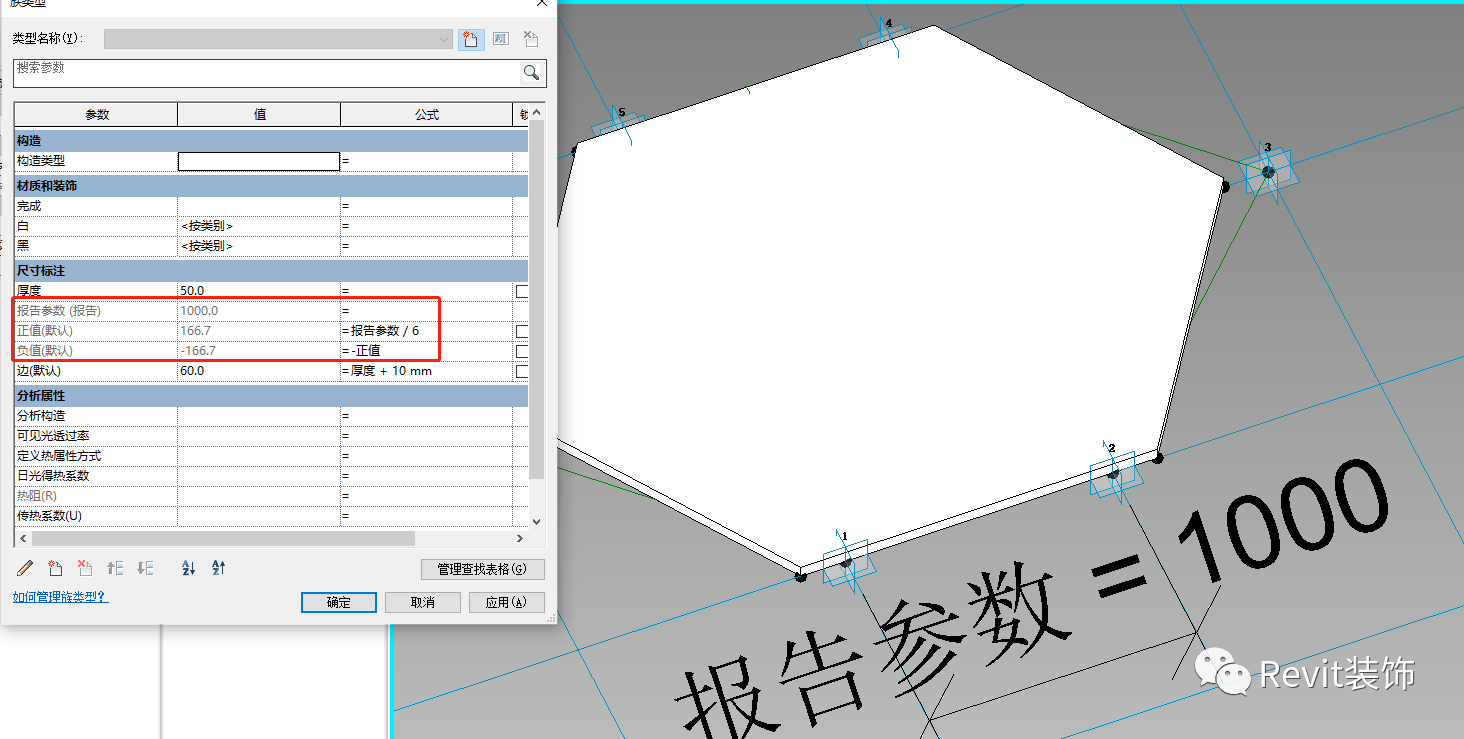

如图，约束 正值 负值 报告参数；
至此，我们的完美六边形就完成。

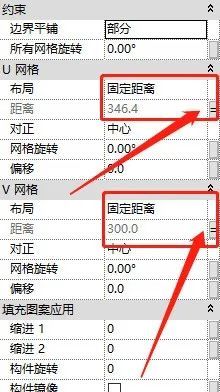

再加个边框，载入到项目里，将U V 改为固定距离，给定参数名称U V 。

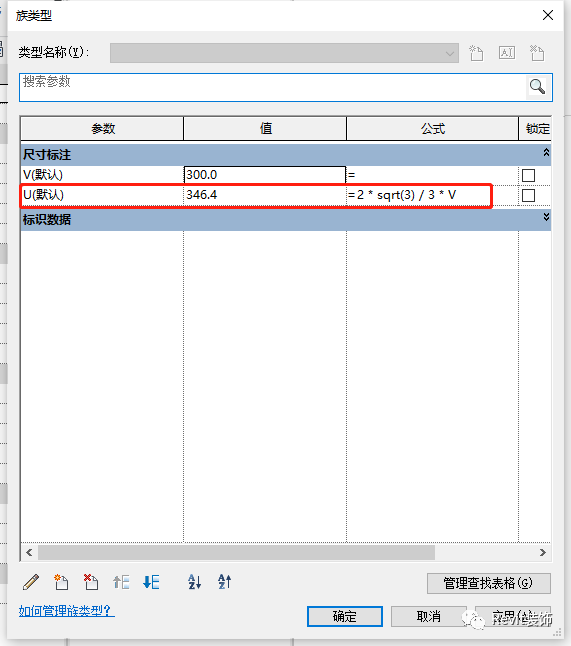

将U V参数如下图所示进行给公式（sqrt是根号）

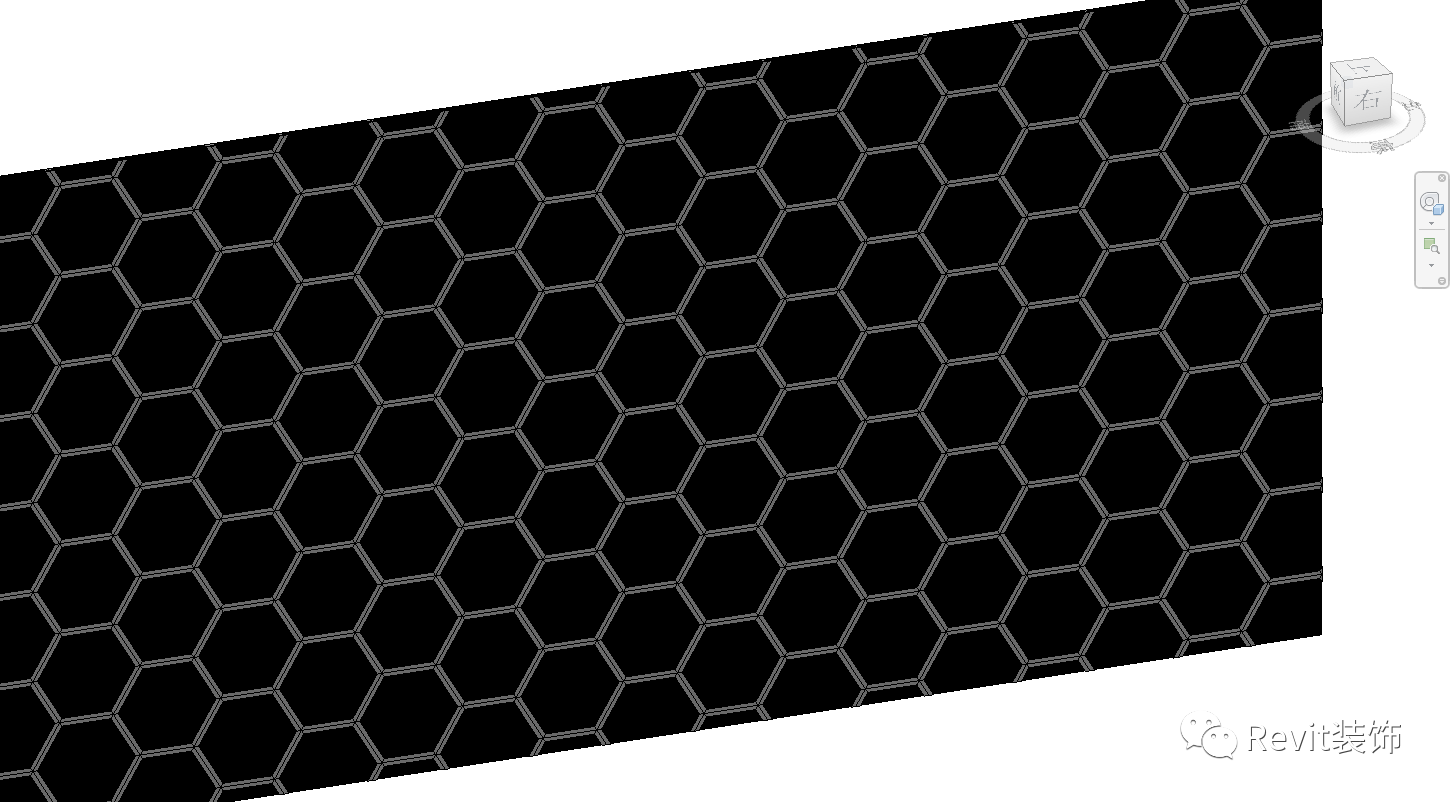

这样我们就能得到一个完美的六边形板片。
