在一个BIM工程项目中，模型往往因为专业、区域、体积等原因被分为多个子模型，在设计协同、交付等过程中就经常涉及到“合模”操作。各个模型能否准确地合并起来，此时各个模型的相对位置就成了问题关键。

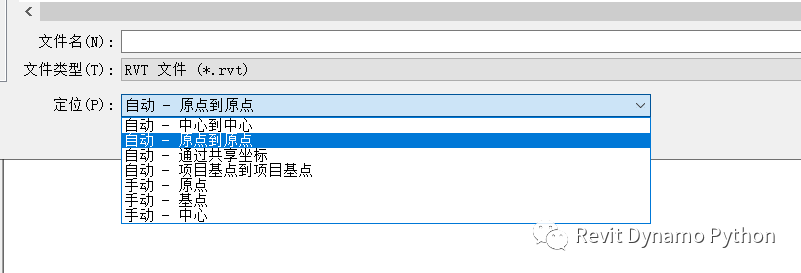

Revit在不同模型合模时提供了中心到中心、原点到原点、通过共享坐标、项目基点到项目基点、以及其他的手动方式。
本次主要说明应用比较普遍的“通过共享坐标”的方式，此方式也可以理解为“项目测量点到项目测量点”。

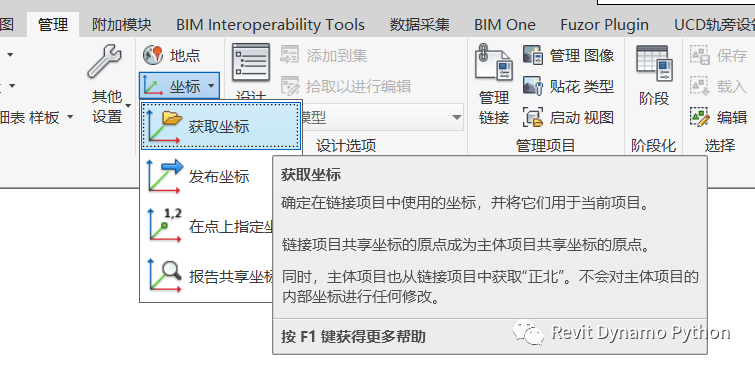

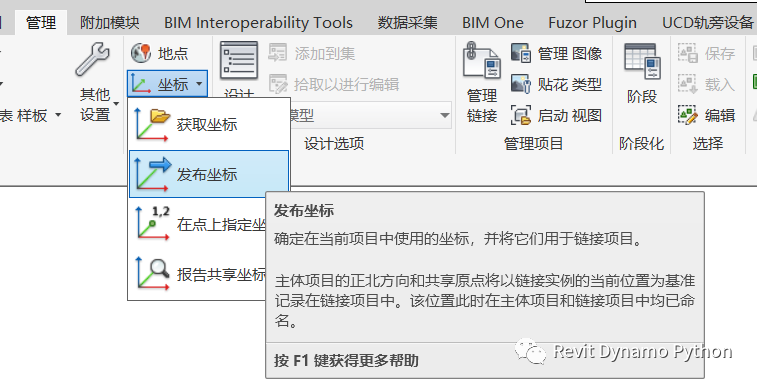

“通过共享坐标”的方法，如字面意思，需要统一不同模型的坐标系，统一坐标系的常用操作是通过“获取坐标”或“发布坐标”来实现。获取坐标可理解为从链接模型中获取坐标系，发布坐标可理解为将本模型的坐标系发布到连接模型当中。

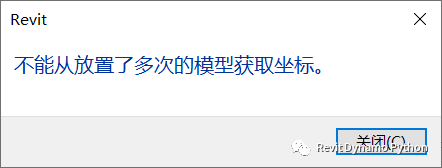

偶然情况也会遇到获取坐标或发布坐标失败的情况，如不能从放置了多次的模型获取坐标。
错误原因：
造成这个错误提示的原因目前发现2种。

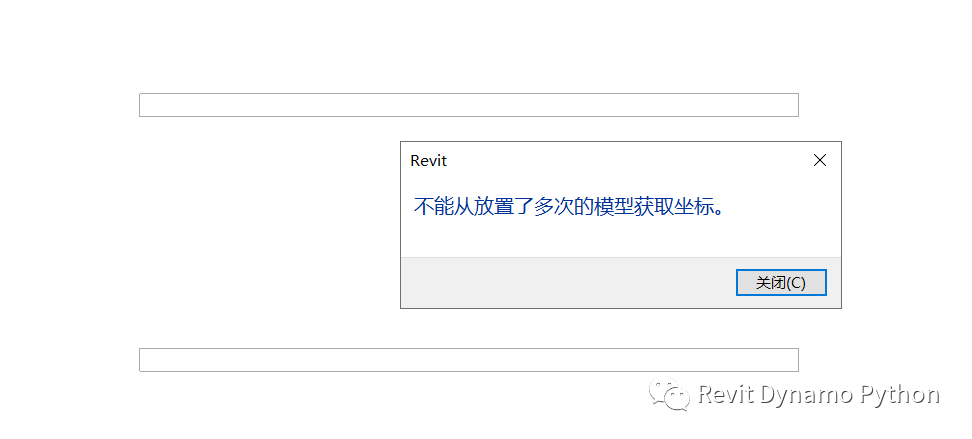

第一种：如错误提示字面意思，在获取坐标操作之前，链接的模型在该项目中被复制了多次，Revit无法确认相对位置。
第二种：链接模型中存在两个及以上坐标系，Revit不知道要获取哪个坐标系。

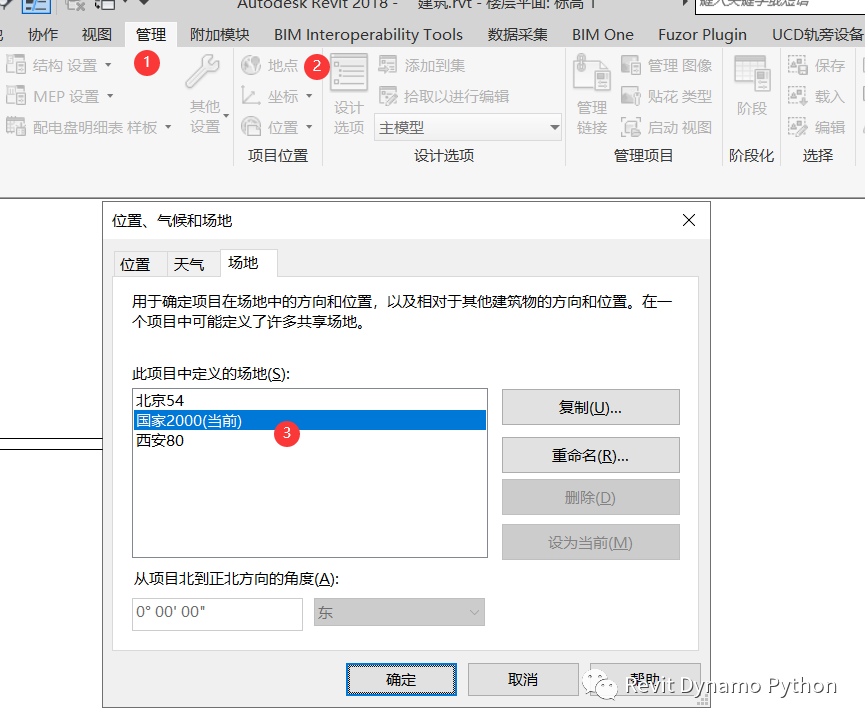

例如建立3个坐标系，分别为北京54、西安80、国家2000，并修改测量点位置。

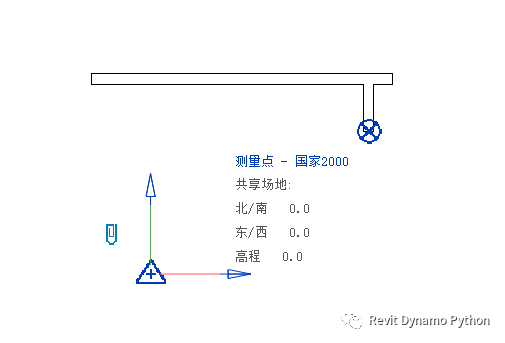

国家2000坐标系测量点位置

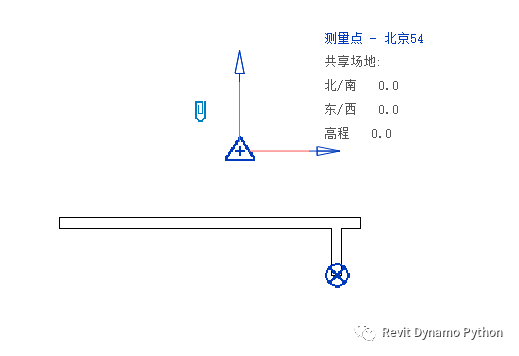

北京54测量点位置

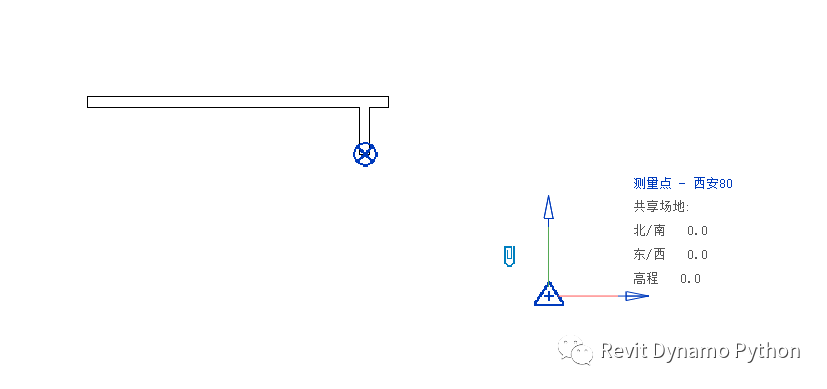

西安80测量点位置

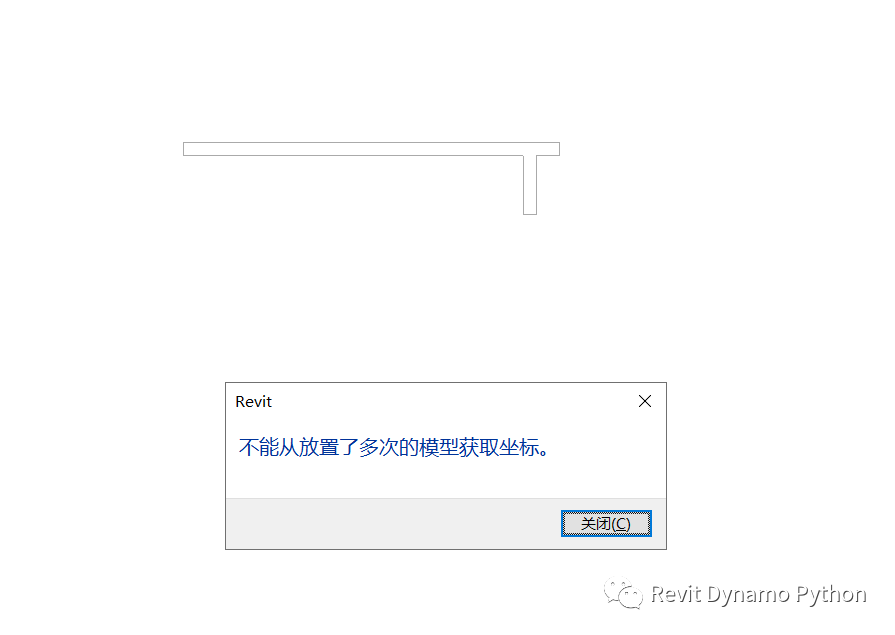

此时将拥有3个坐标系的样例模型链接到项目中，进行获取坐标操作，也会遇到“不能从放置了多次的模型获取坐标。”的错误提示。
解决方法：
针对第一种错误原因，在获取坐标之前，不用对链接模型进行复制。
针对第二种错误原因，可删除链接模型中多余的坐标系，保留一套即可。
