前段时间有不少学员咨询关于族中阵列的问题，今天小编就阵列命令常用场合及常犯错误给大家做个总结。
阵列命令应用场景阵列用于创建一个或多个图元的多个实例，并同时对这些实例进行修改，或者通过某些参数控制实例的个数等。
应用场景举例:

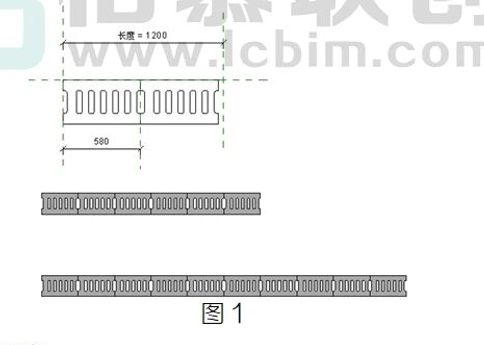

1)排水沟盖板如图1所示，阵列排水沟单个盖板，并将盖板个数参数与总长度进行公式关联，最后的效果是排水沟盖板随着总长度的变化自适应调整单个盖板个数。
2)组合推拉窗

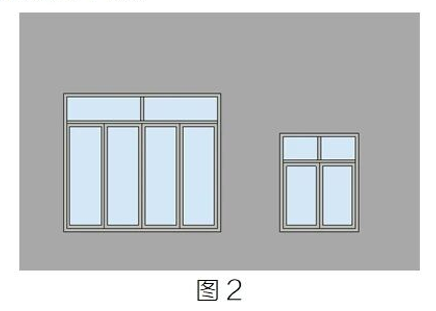

如图2所示，对组合推拉窗下扇单个窗扇进行阵列，使用时可以任意调整下扇窗扇的个数。
3)桌椅组合

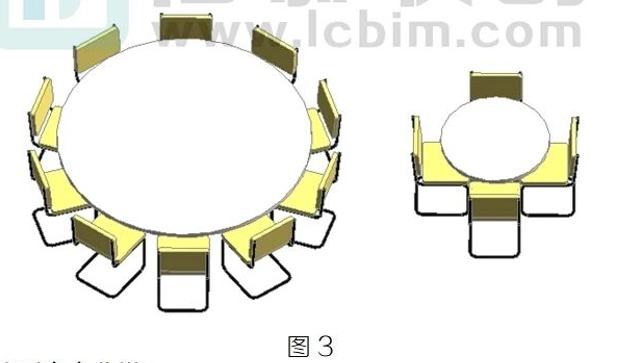

如图3所示，阵列单个椅子，使得椅子的个数及排布半径随着桌子尺寸的变化而变化。
2.阵列命令分类

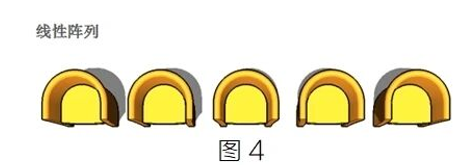

阵列根据实例阵列排布规律分为线性阵列和半径阵列。阵列的图元如果沿一条线排布，则使用线性阵列，效果如图4所示。
阵列的图元如果沿弧形排布，则使用半径阵列，效果如图5所示。

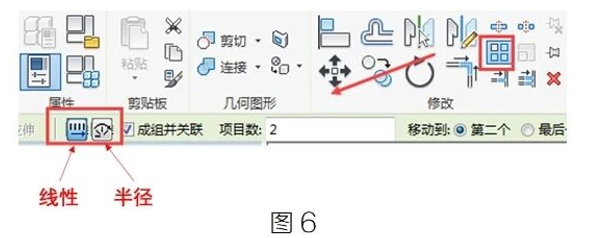

使用时，激活阵列命令后，在选项栏中可以根据实际需要选择线性阵列和弧形阵列，如图6所示。
