在建模过程当中，对于外露的结构柱四周也要贴外装，将其包裹住。如果逐根去贴，会相对比较麻烦。此时，可将结构柱外围做一圈外饰面，能更加方便快捷的完成外装部分。其具体操作如下:

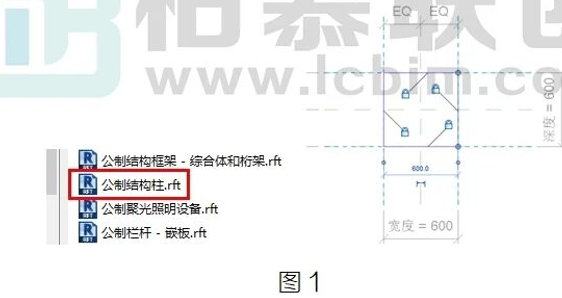

1、选用“公制结构柱”族样板文件，采用拉伸命令创建结构柱，将柱的四边与参照平面锁定，创建完成后将拉伸与上下标高锁定，使其随标高变动

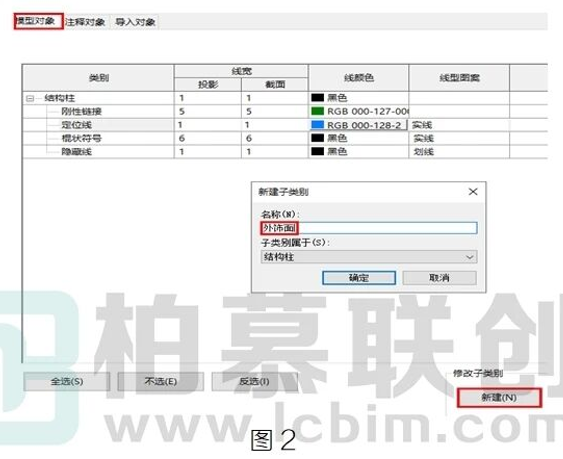

2、结构柱创建完成后，点击“管理”选项卡下的“对象样式”，在“模型对象”下新建子类别，并将其命名为外饰面，如图2所示。

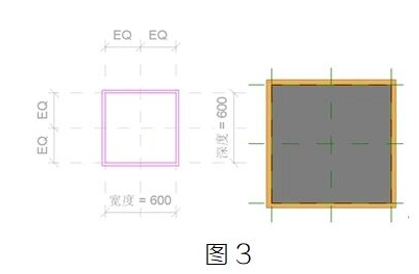

3、再次使用拉伸命令，在柱外围创建外饰面模型，操作如1示;为加以区分外饰面，可为其添加一个材质并设置颜色，如图3所示。

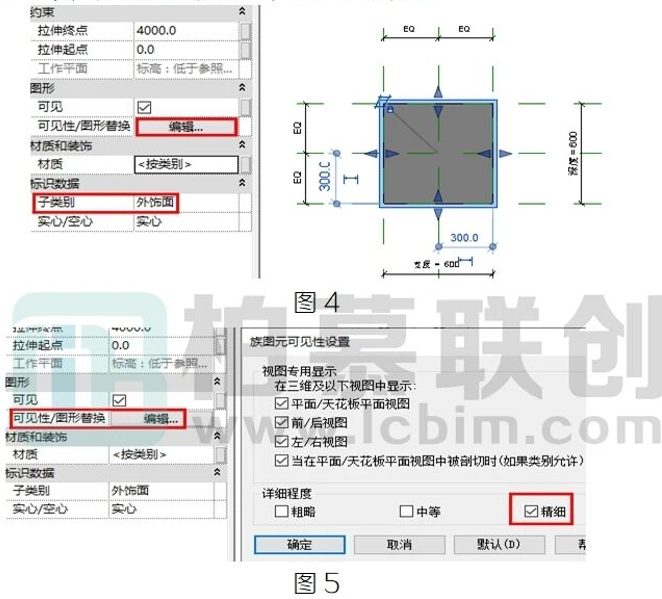

4、 选中拉伸的柱外饰面模型，在属性栏中，将其子类别改为已建好的“外饰面”，如图4所示;编辑其“可见性”，在“详细程度”中，仅勾选“精细”，如图5所示。

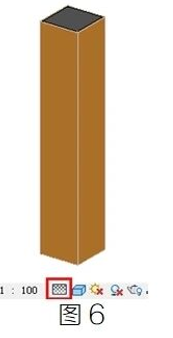

注:完成之后，将族载入项目中，此时拉伸图元仅在视图详细程度为“精细”时才可见，如图6所示。
这种方法一般适用于小型精装项目，一个模型可以同时满足精:装效果与毛坯效果;如果是大型项目，一般还是建议单独区分精装模型，便于管理
