我们在创建柱、梁钢筋模型时，常常为了区别钢筋类别，想让不同的钢筋按照位置、作用来定义不同的颜色，那如何给钢筋添加颜色呢?今天就带大家学习一下。

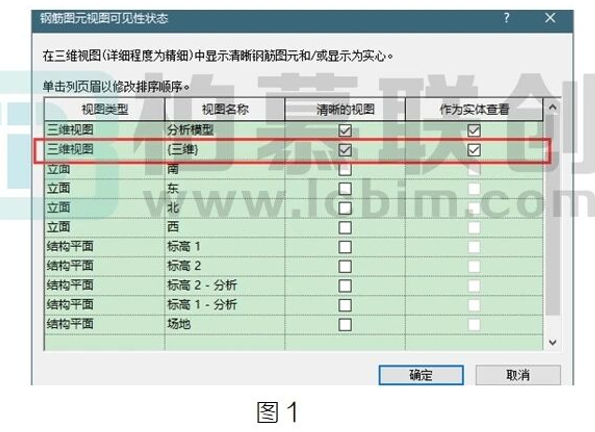

1、绘制一根柱子，对它布置钢筋，完成之后到三维查看修改钢筋可见性，如图1所示。

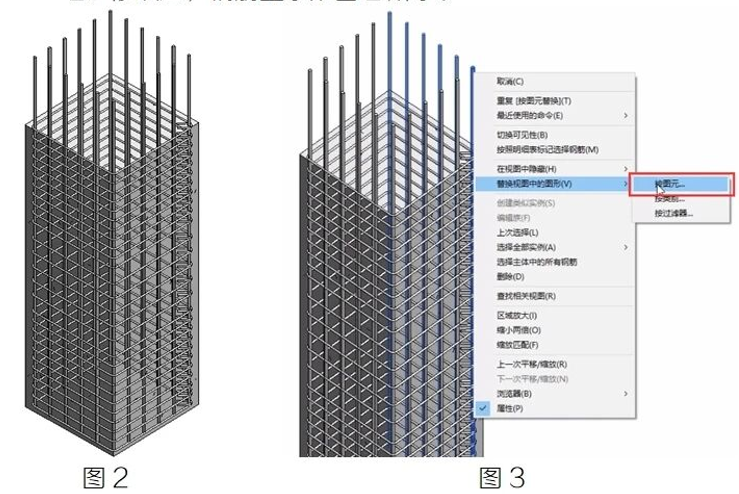

2、修改后，钢筋显示如图2所示。
3、选择要修改颜色的钢筋，右击-弹出选项，选择“替换视图中的图形”>“按图元”，如图3所示。

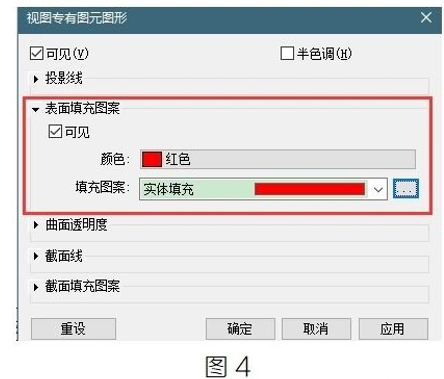

4、在“视图专用图元图形”对话框，修改“表面填充图案”下方的选项“颜色”和“填充图案”，如图4所示。

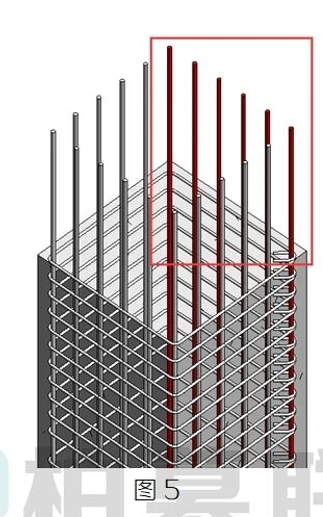

5、修改完之后，我们可以发现钢筋的颜色已经变为红色了，如图5所示。
6、我们用同样的方法去修改其他钢筋的颜色，如图6所示。
需要注意的是，这种定义颜色的方式在视觉样式为“真实”和“光线追踪”的时候不起作用。再有，这种通过手动添加颜色的方式，只适合小规模构件，大规模建筑不合适。
