日常做项目场地布置的时候，会遇到需要沿公路两侧布置树木、花草以及路灯等构件。需要一个一个的点击放置，如果遇到很多构件需要放置的情况，会严重影响工作效率。那么接下来讲解如何利用Dynamo实现快速沿指定线段放置构件。

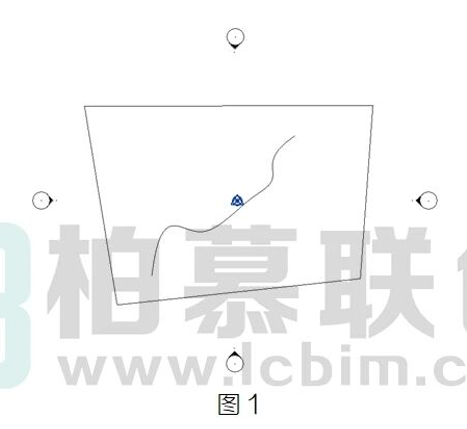

1、在Revit中创建一条曲线，可以使用模型线来绘制，如图1所示:

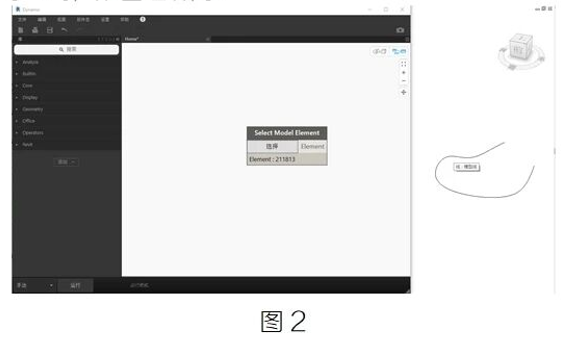

2、打解 Dynamo,通过节点 Select Model Element 选择刚才绘制的曲线，如图2所示:

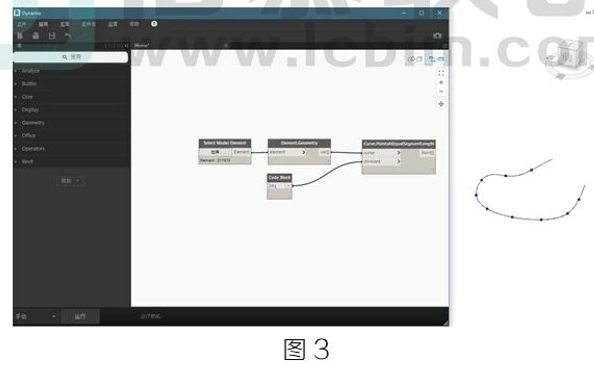

3、创建节点ElementGeometry将模型中线路和将要放置的构件进行关联。创建节点CodeBlock用于控制点数，创建节点Curve.PointsAtEqualSegmentLength，将这些点在曲线上均匀的分布，如图3所示:
4、在点位处放置白杨树构件。创建节点FamilyTypes，选择我们所需要的树的类型，此处以棕榈树为例，创建节点Familyinstance.ByPoint;

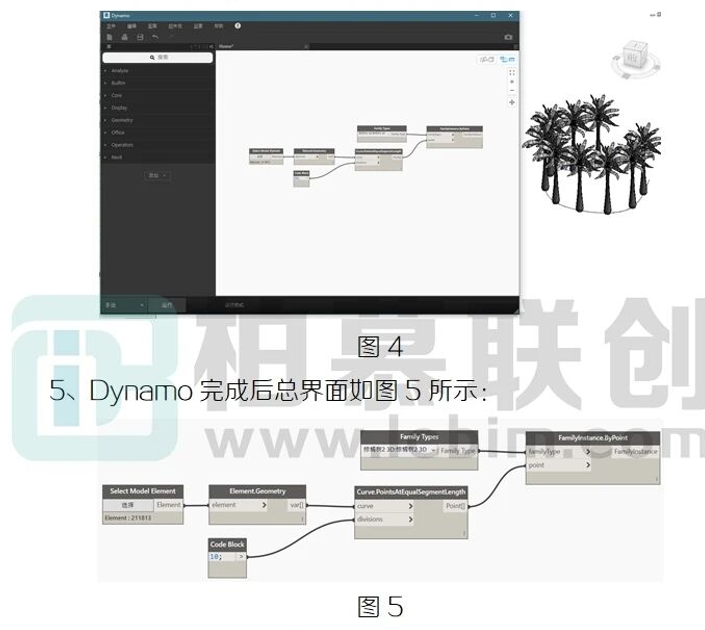

根据(Curve.PointsAtEqualSegmentLength)所提供的坐标，放置(FamilyTypes)的族，运行后如图4所示:
意义:Dynamo软件是可以与Revit模型相关联的，通过一系列的计算生成模型，并体现在Revit模型中。本文为一个简单的例子，通过Revit与Dynamo相结合快速放置树构件，在实际项目中可以通过Dynamo计算来生成桥梁等构件，合理运用。
