机电出管综图的时候，我们要书写图纸名称，便于使用者查看。
图纸名称有两种方式表达:

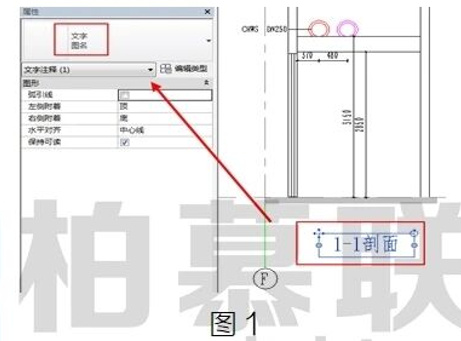

1.在视图中直接用文字书写，如图1所示:
2.在图纸中，视图标题显示图纸名称，自动识别视图名称

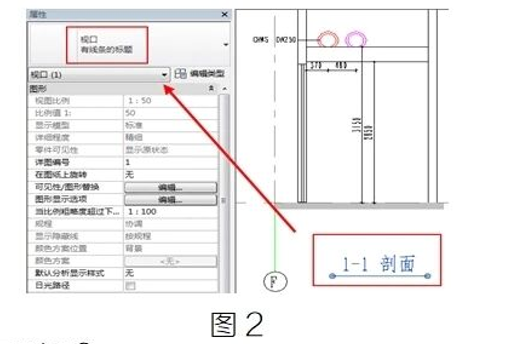

Revit提供了一种叫“视图标题”的系统族可以识别视图名称，达到图纸名称与视图名称联动的效果，如图2所示:
两者有什么区别呢?
手动输入就没有任何限制了，能应对任何情况。它的弊端就是不能智能联动，以剖面来说，一旦中间增加了一个剖面，除了视图名称要变更之外，视图中手动输入的剖面名称也需要同样的修改工作。

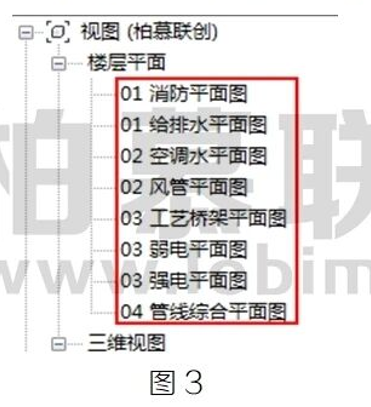

视图标题的方法能联动，但是一旦碰到图纸名称与视图名称不一致时就不方便了，如图3所示，为方便排序，我们人为的增加一些前缀。如直接使用这个视图名称作为图纸名称，显然是不合适的。
还有一点区别:CAD中模型与布局对应模型中的视图与图纸，我们在图纸中放置的内容(如图框/图纸名称)在CAD的模型界面是不可见的，布局界面可见，也就是第二种方法添加的图纸名称在CAD模型中不可见，布局中可见
如果要求查看的是布局中的内容，则不存在什么争议的问题如果习惯查看的是模型中的内容，就需要把重要的东西放在视图中，而非图纸中。
