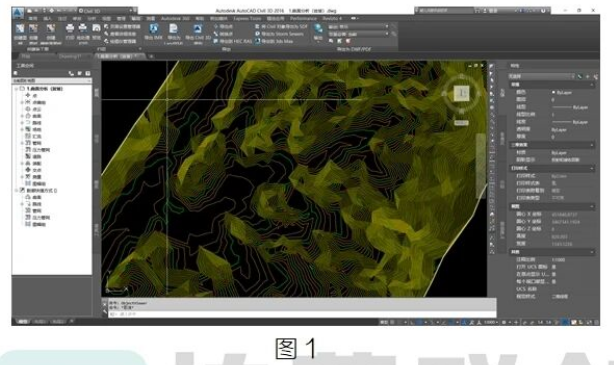

Civil3D中创建好地形曲面，如图1所示:

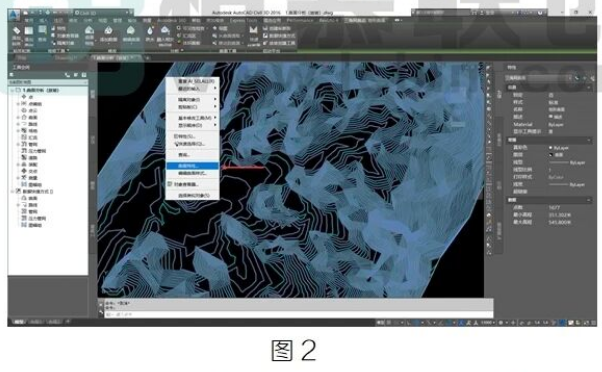

选中曲面，点击右键进人“曲面特性”，如图2所示:

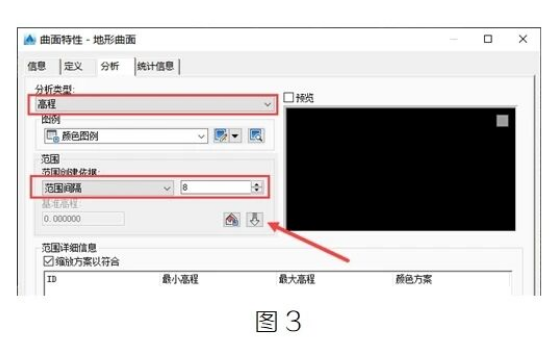

2.进入“分析”选项卡，以“高程”为分析类型。设置高程需要分段区间的数量。默认为“8”。再点击“运行分析”，如图3所示:

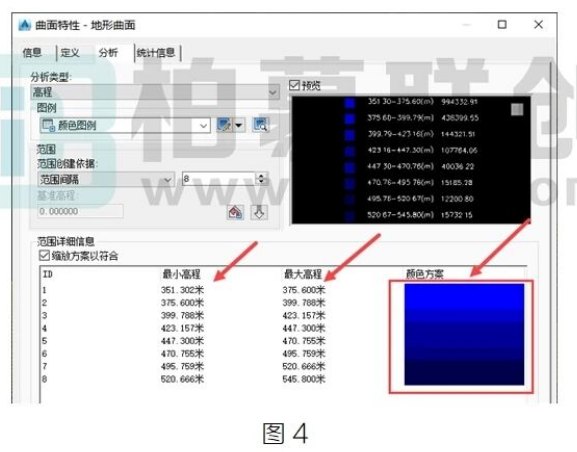

3.在下方预览高程区间与配色方案。可自行修改区间范围与各高程区间颜色显示，后点击确定，如图4所示:

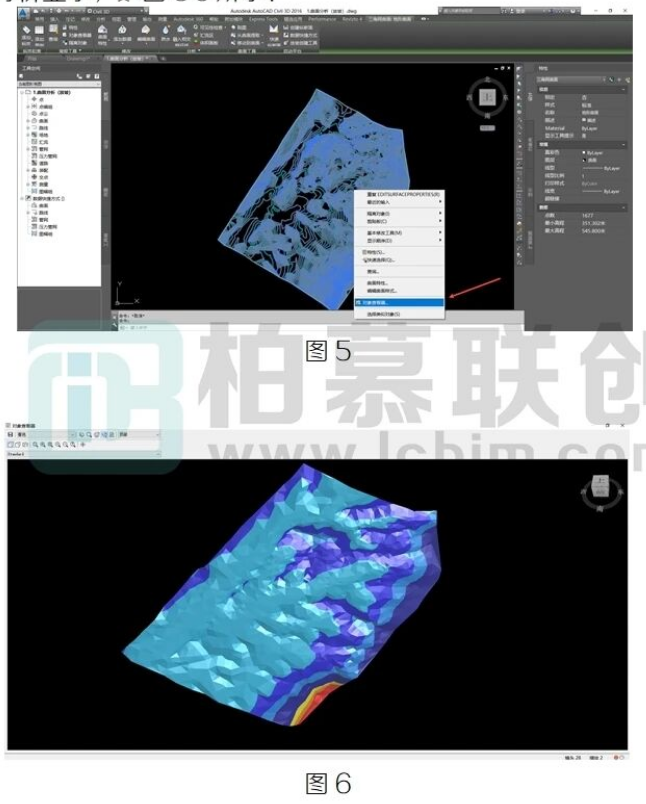

4.选中曲面运行“对象查看器”，程分析显示，如图5.6所示:显示样式调整为“着色”，高程分析显示，如图5.6所示:
