在我们再用Revit建模时，轴网与标高都是非常关键的，而有时我们会遇到在立面了见不到轴网，这是怎么回事呢?我们又该如何解决呢?下面我就来讲述一下我遇到的情况与解决方法:
我新建了一个项目并创建了轴网与标高，然后进入东立面却发现无轴网显示，如图1所示:
然后我进入平面视图找到了原因所在:我所建的模型轴网与立面是倾斜的，然而在revit中当轴网与立面的投影方向不平行的时候，轴网是无法在立面中显示的，如图2所示:
这里我们如何解决呢?我在这里总结了两种方法:

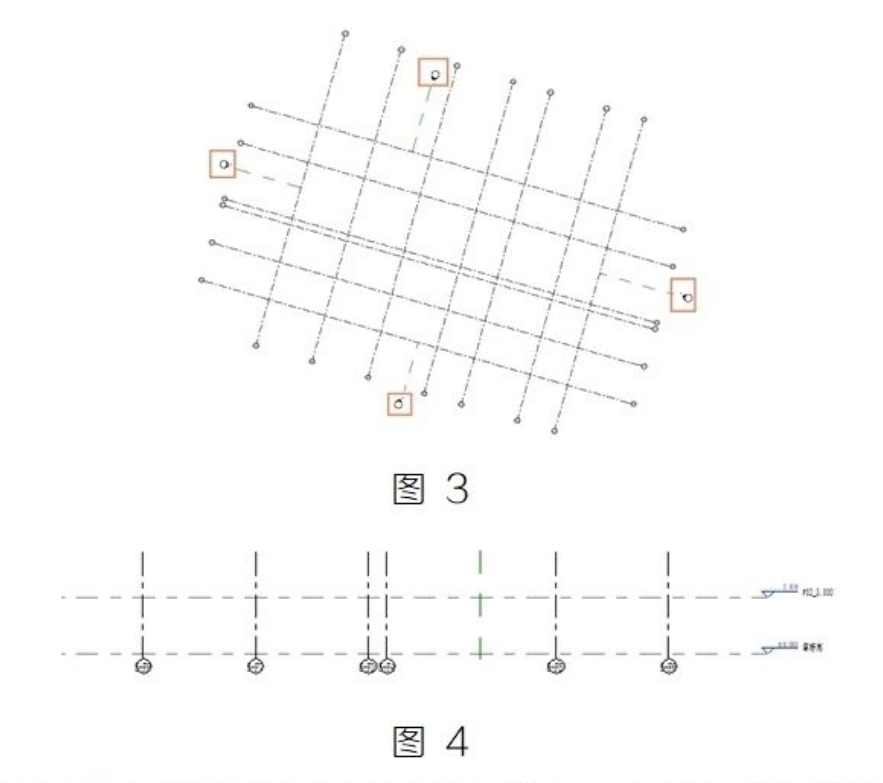

1.我们使用p(参照平面)命令绘制一根垂直与轴网的参照平面，然后用对齐命令让立面与参照平面对齐，如图3.4所示:
2.我们也可以重建立面，这里我们在revit中选择视图选项卡下的立面中的框架立面，在拾取取一根轴网即可，如图5.6所示:
