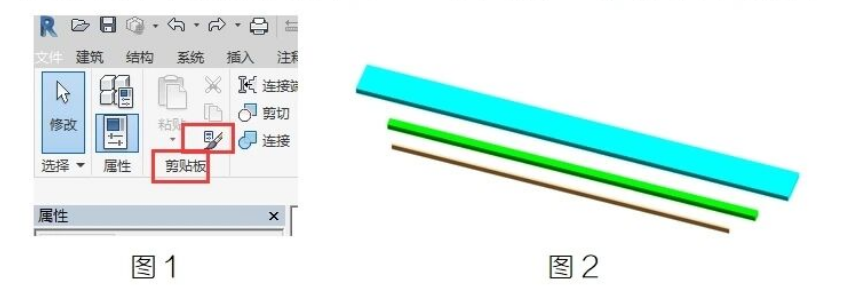

好的工具会让我们事半功倍，在处理文档时我们通常会用到一个工具“格式刷”那么在我们revit里面能不能也用格式刷来刷一下呢?其实是可以的，很多朋友可能都没注意到这个功能，它就是修改选项卡中剪贴板面板中的“匹配类型属性”命令，如图1所示:
顾名思义，匹配类型属性，那就是只能是同类型之间的图元，比如说楼板与楼板之间，墙与墙或者风管与风管，但是不能是墙与柱。接下来给大家举个例子，看看这个“格式刷”到底刷的是什么。
如图2所示，我们在平面中绘制了三根风管，截面尺寸、长度系统均不同。

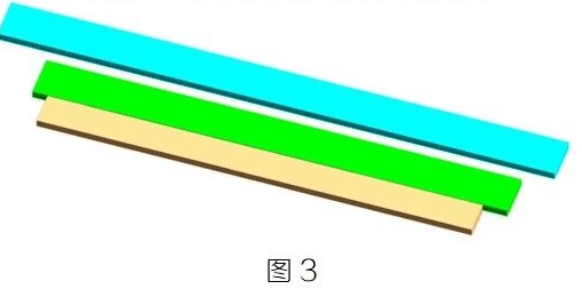

使用“匹配类型属性”以后(先单击匹配类型属性命令，接着单击第一根，以它作为模板，依次单击第二、第三根)，发现只有截面尺寸的属性变化了，但是系统和长度均无变化，由此可得出结论:“匹配类型属性”只能匹配几何尺寸，如图3所示:

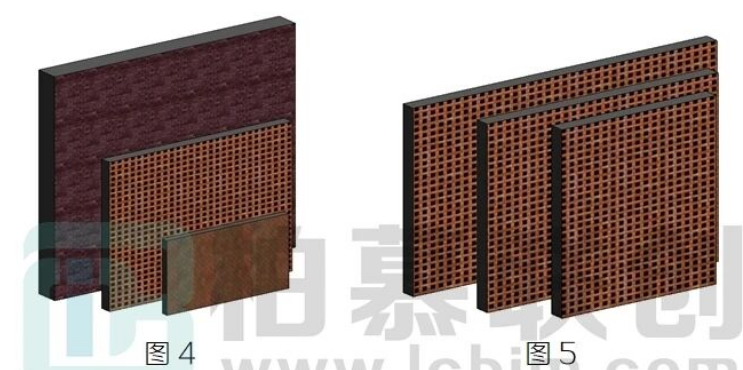

我们再换一个对象来测试一下，创建三道墙体，分别是不同的类型名称，高度、厚度，长度均不相同。使用“匹配类型属性”进行匹配，如图4所示:
匹配完成后我们发现，墙体的类型名称、长度、高度、厚度均变为一致，但是长度，还是没有变化，如图5所示：
单击任意墙体，类型属性中长度一栏默认为灰选状态，由此可得出结论“匹配类型属性”是匹配图元的几何变量。
