在做项目的过程中，难免会遇到图纸有部分小问题的情况，例如本次创建地形的过程中，就发现了该图纸的高程点有问题，此时如何解决呢?

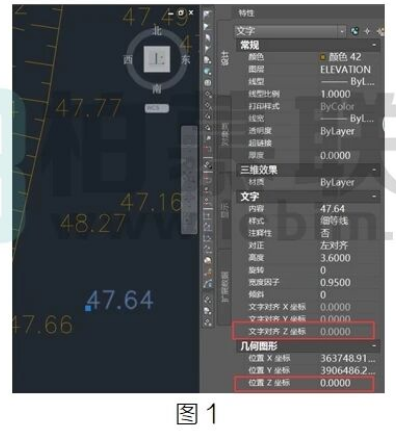

打解文本点的CAD图纸，可以看到高程点的相关特性信息，其中标高显示均为0，均未赋值，如图1所示:
此时，需要使用Civil3D的一个“文本点赋值”的小功能进行

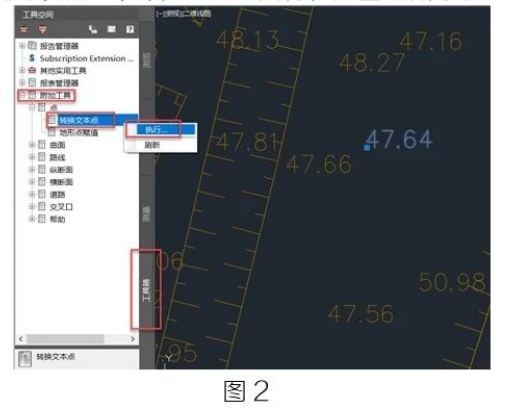

标高参数赋予。具体操作如下:单击 “工具箱”菜单栏，出现工具空间面板，选择到“附加工具”选项，下拉菜单，选择到“点”选项下的“转换文本点”命令，右键一执行，如图2所示:

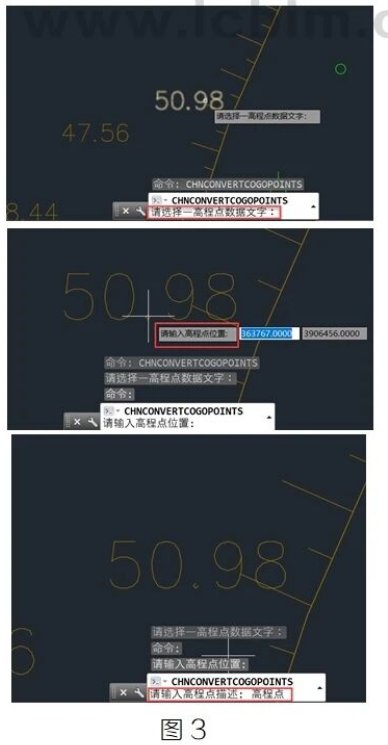

根据软件鼠标状态提示进行转换操作，出现“请选择一高程点数据文字”提示时，单击图纸高程文本点;随后，出现“请输人高程点位置”提示时，单击鼠标左键确定该文本点的高程点位置;接:着，出现“请输人高程点描述”提示时，为即将生成的点编组命名，然后回车确定，如图3所示:

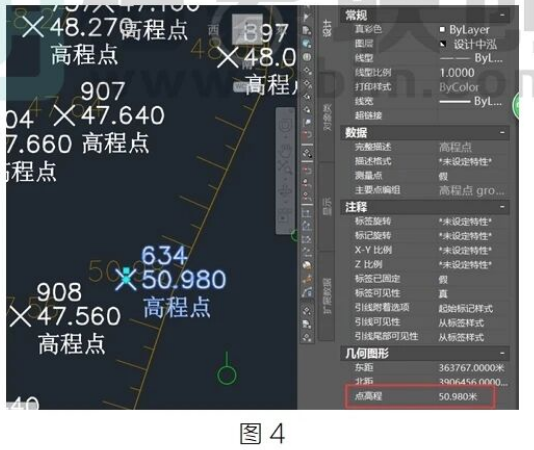

操作完成后的高程点信息完全，且为批量转换，能够高效快速达到文本点转换为高程点的目的，如图4所示:
