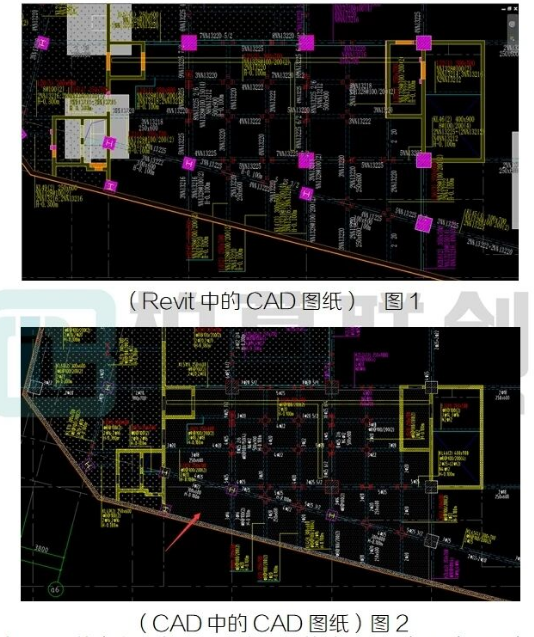

在做项目过程中，链接CAD图纸后图元无法选择，打解了“按面选择图元”依旧是选择不了图元，如图1所示:
对比一下就会发现在Revit中图纸就缺失了一部分填充图案最终也是这个填充图纸阻止了我们选择图元。所以就有两种办法来解决这个问题。
方法一:直接在CAD中重新打解这张图纸，利用“X”多次将其炸解，再重新导入到Revit中就可以选择图元了。目的:就是为了将这个填充图案这个块给炸解就可以了，如图2所示:

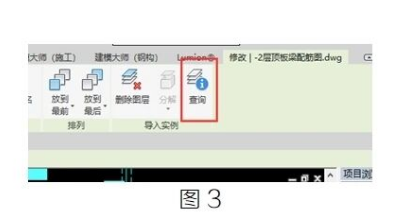

方法二:在Revit中选择到图纸，右上角就会出现“查询”选项，如图3所示:

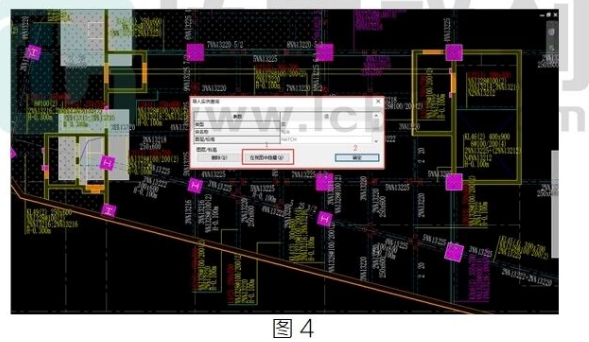

2、在填充图案区域下，任意找一个地方单击鼠标左键，就会出现如4所示的对话框，主要是想选择到该填充图案的图层将其隐藏，所以我们点击“在视图中隐藏”再点击“确定”即可，如图4所示:
一般这个问题，我们很少会遇到，因为在导图的时候一般都是分解图纸了很多次的，一般还是会在用CAD快速看图分隔图纸的时候多数情况下会遇到这个情况。
