做项目的过程中，遇到地形图纸中的等高线没有赋值，高程为0的的情况，应该如何解决呢?

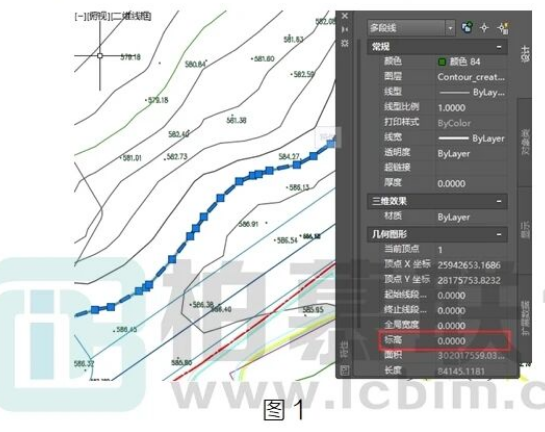

打解地形CAD图纸，可以看到等高线的相关特性信息，其中标高显示均为0，均未赋值，如图1所示:
注:赋值前，需要把除等高线外的其他曲面线条删除。

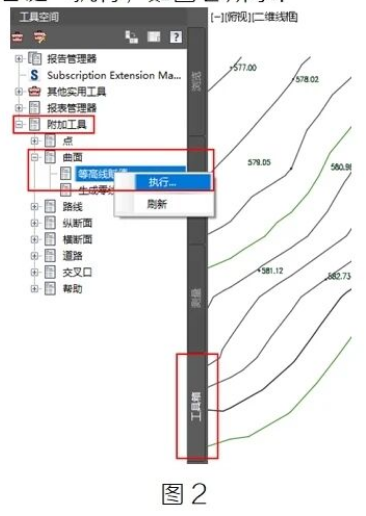

具体操作如下:单击 “工具箱”菜单栏，出现工具空间面板，选择到“附加工具”选项，下拉菜单，选择到“曲面”选项下的“等高线附值”命令，右键一执行，如图2所示:

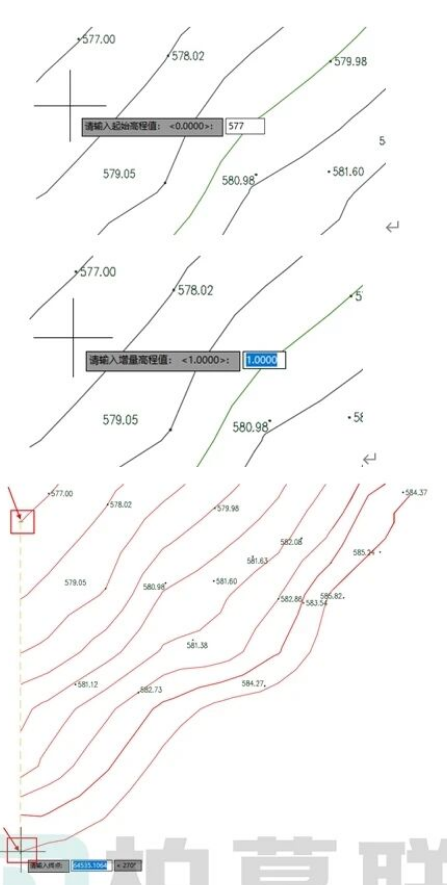

根据软件鼠标状态提示进行转换操作，出现“请输入起始高程值”提示时，输递增高程的最低点，如:“577.00”;随后，出现“请输入增量高程值”提示时，输入两个等高线相减的高度(以米:为单位)，如:“1”;出现“请输人起点”提示时，则点击“577.00”等高线端点，紧接着点击最高处等高线的端点，然后回车确定，如图3所示:

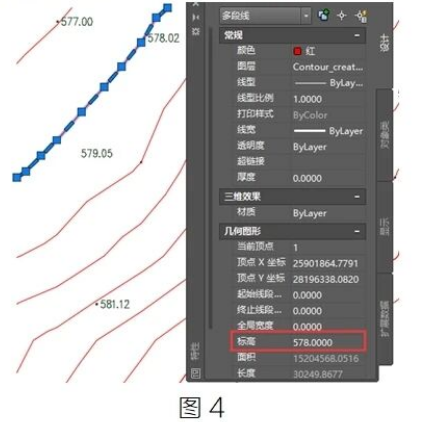

操作完成后的高程点信息完全，且为批量转换，能够高效快速达到曲线转换为高程点的目的，如图4所示:
