Revit中没有电缆命令，如果需要绘制电缆，一般我们会选择与电缆比较接近的线管来绘制。

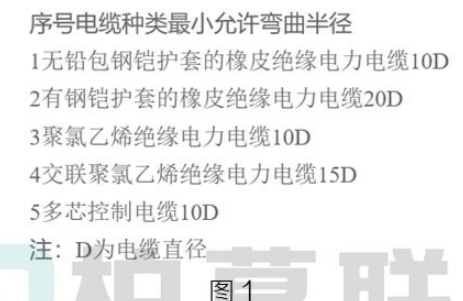

电缆因为其构造特殊性，特定材质及尺寸均有其特定的最小允许半径，如图1所示：
每日一技“083Revit中线管弯曲半径的修改’描述了，无配件的线管的弯曲半径可以手动修改，那么我们绘制时，如何控制自动生成的线管的弯曲半径刚好是我们需要的，而不需要逐个去修改呢?
其实很简单，绘制时自动生成的弯曲半径是系统针对此类型及尺寸线管的最小弯曲半径。
也就是说，只需要提前将此数值修改为我们需要的即可。

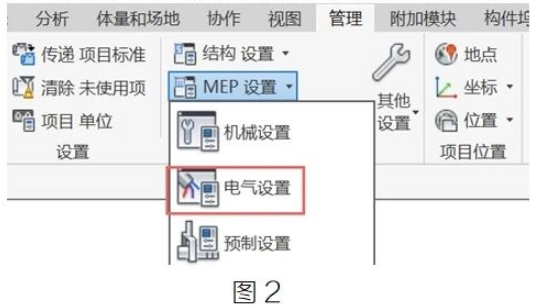

管理一MEP设置一电气设置对话框，如图2所示:

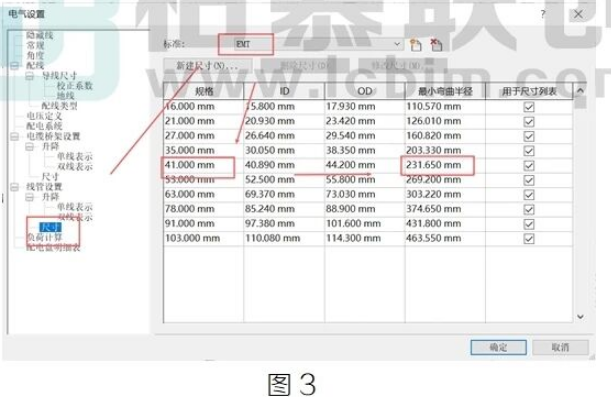

单击线管设置下方的“尺寸”，在对应线管类型下方，设置对应尺寸线管的最小弯曲半径即可，这样绘制线管时生成的弯曲半径就是我们自己设置的数值了，如图3所示：
