在机电综合出图、专业平面图和视图模板管理中，机械设备往往需要按暖通、给排水、电气等专业分别显示或隐藏。选择哪种方式，主要取决于模型连接关系、族库规范程度，以及后期维护需求。
方法一：按系统进行筛选隐藏
适用条件： 机械设备已与风管、管线等系统正确连接，且系统归属完整、准确。
操作思路：
在目标视图中打解 VV/VG（可见性/图形替换）。

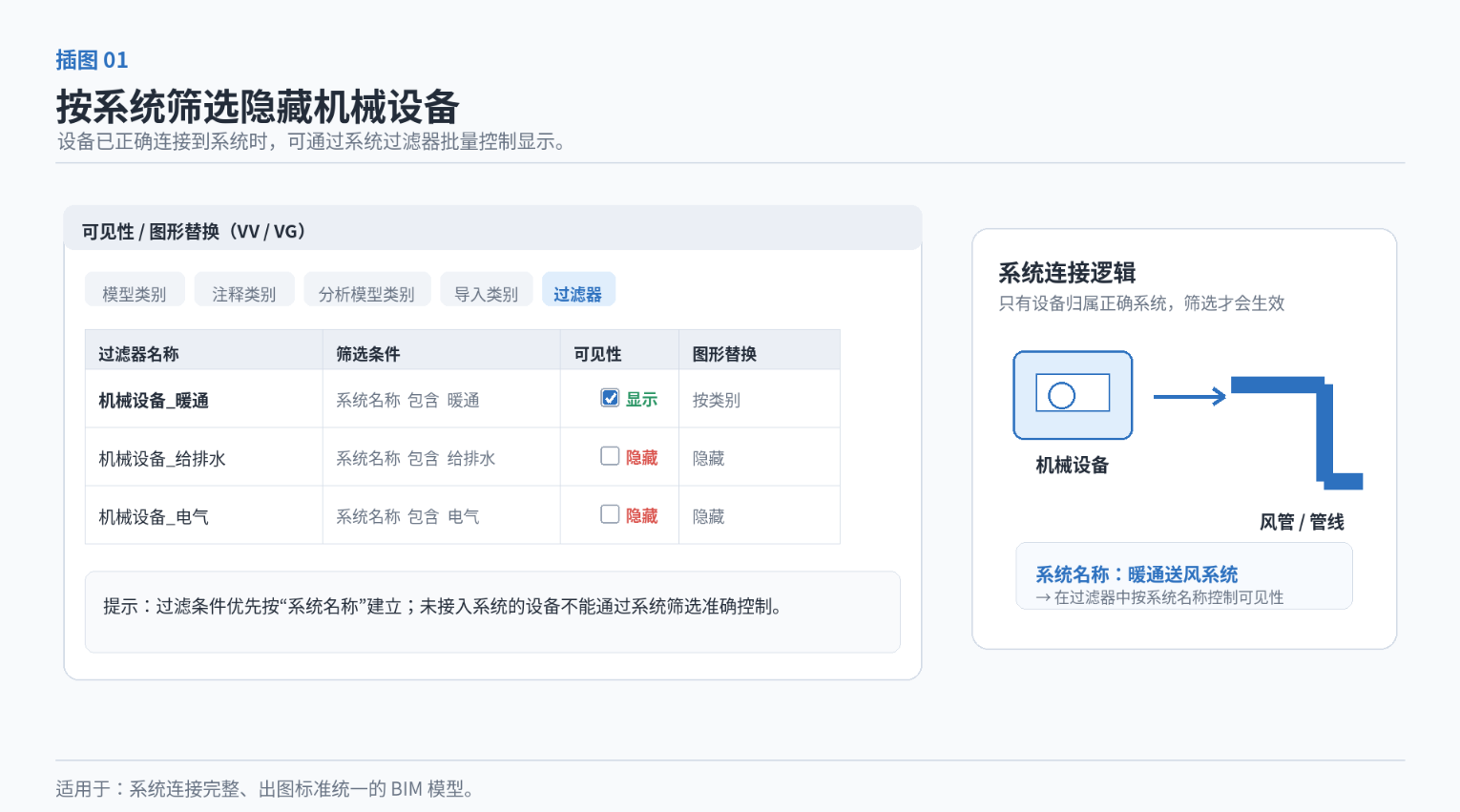

进入 “过滤器” 选项卡，新建或调用已有系统过滤器。
按系统名称设置筛选条件，例如排烟、给排水、电气等。
取消对应系统的可见性，即可隐藏该系统关联的机械设备。
使用要点：
机械设备通常不能直接依靠“系统类型”进行稳定筛选，实际项目中更常按 系统名称 建立过滤规则。
未接入系统、系统连接不完整或归属错误的设备，无法通过该方式准确控制。
模型规范、系统完整时，这种方法维护成本最低，优先推荐。
方法二：添加“专业归属”实例参数，再用过滤器控制
适用条件： 设备未完整接入系统，或同一类设备需要按不同专业分别控制显示。
操作思路：
在 管理 → 项目参数 中新增文字类型实例参数，例如：
专业归属。将参数应用到 机械设备 类别。
为设备填写专业属性，如：
暖通、给排水、电气。在 VV/VG 的“过滤器”中建立规则，例如：
专业归属 = 暖通。根据出图要求，控制该过滤器的显示、隐藏或图形替换。
使用要点：
该参数属于实例属性，同一族中的不同设备可以分别填写不同专业。
参数默认不会自动赋值，需要逐个填写，或通过明细表、Dynamo 等方式批量补充。
对于跨专业使用的设备，例如水泵、箱体设备等，这种方法更灵活。
方法三：利用机械设备子类别控制显示
适用条件： 项目族库规范统一，设备类型和专业边界明确。
操作思路：
打解机械设备族，进入族编辑器。

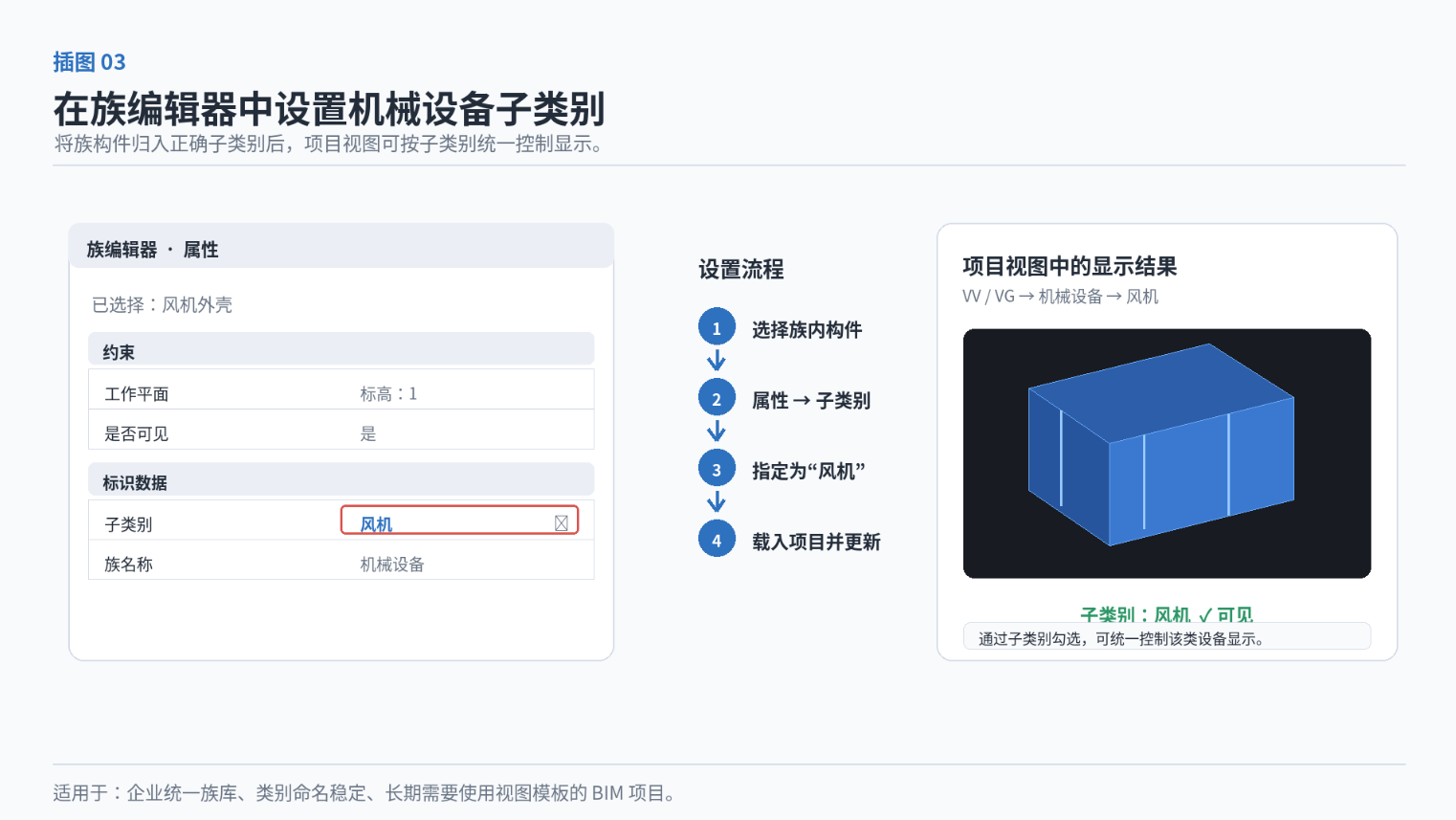

选择对应构件或几何体，在属性面板中找到 “子类别”。
将其设置为相应子类别，例如：风机、空调箱、冷却塔、水泵等。
载入项目后，打解 VV/VG。

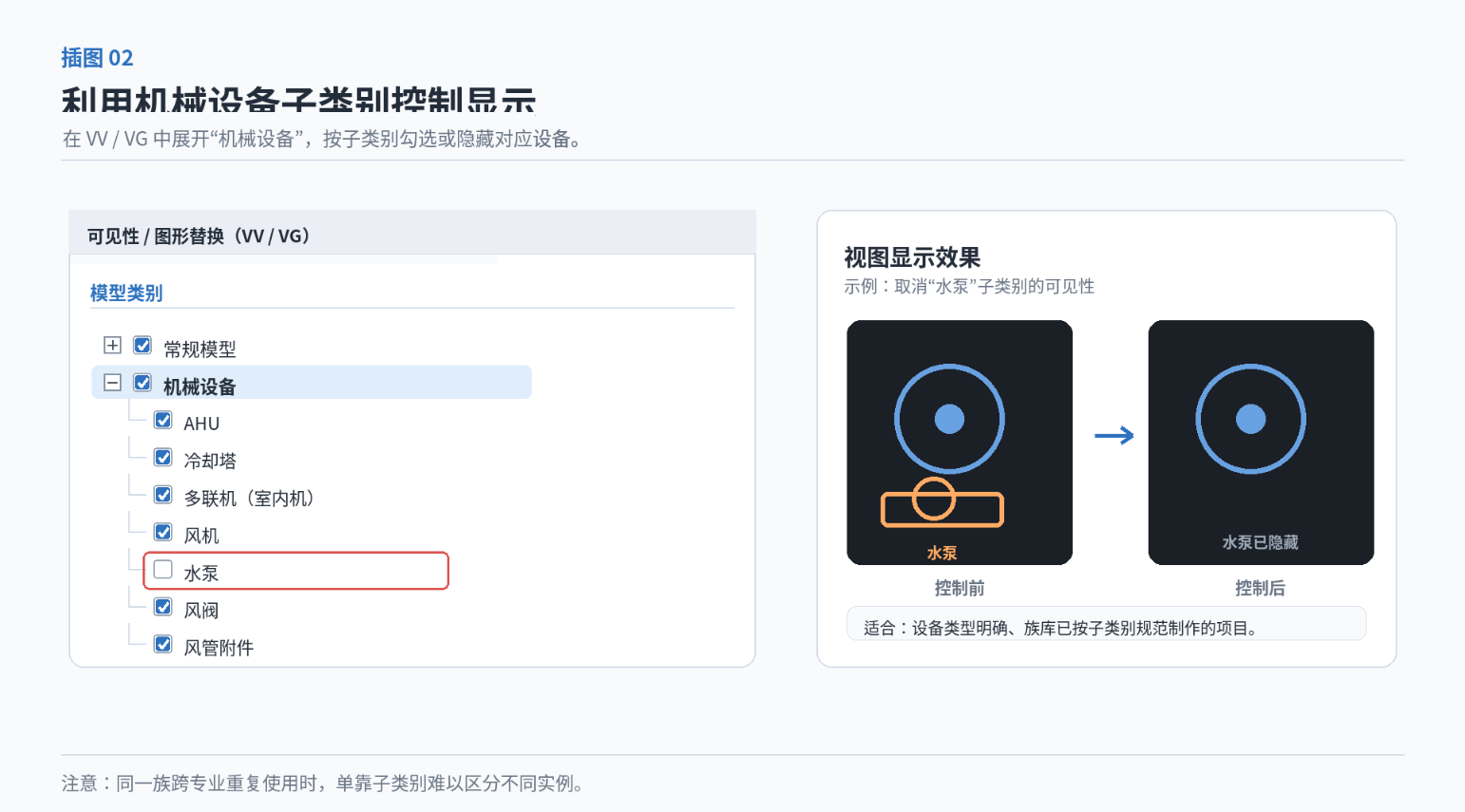

展解 “机械设备” 类别，通过勾选或取消勾选各子类别，控制设备显示。
使用要点：
该方式依赖族制作标准，前期规范要求较高。
同一个族若在多个专业中重复使用，单靠子类别难以区分不同实例。
更适合已建立统一族库标准、长期维护的 BIM 项目。
选用建议
| 项目情况 | 推荐方式 |
|---|---|
| 系统连接完整、模型标准化程度高 | 按系统筛选 |
| 设备归属复杂、同类设备跨专业使用 | 专业实例参数 + 过滤器 |
| 族库统一、设备分类明确 | 机械设备子类别 |
| 大型项目、长期维护 | 系统筛选为主，实例参数处理例外设备 |
建议的项目管理方式
优先使用“系统筛选”作为主控制方式；对于未接系统、跨专业或特殊设备，再补充“专业归属参数”进行精细控制。将过滤器和可见性设置统一写入视图模板，可减少人工调整，提高出图一致性。
