BIM教程 | Revit中插入式风机的技巧图文教程（文/BIM小妹）

在 Revit 机电模型中，风机类型较多，例如离心式风机、轴流式风机、混流式风机等。根据设备的安装与连接方式，可将其归纳为两种常用建模方式：落地式风机与管道式风机。

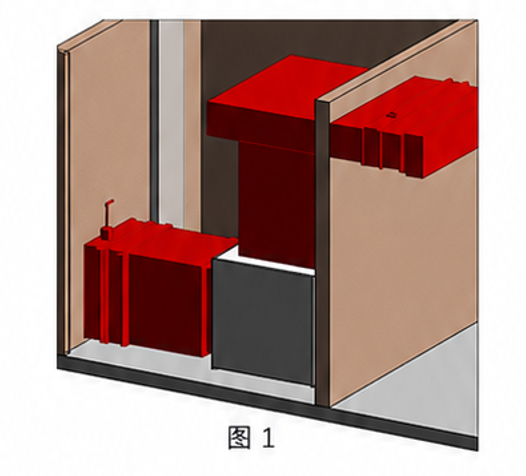

01｜落地式风机

落地式风机是指直接安装于地面、设备基础或独立支架上的风机设备。

建模特点：

• 在项目中直接载入并放置对应风机族；

• 需要手动确定设备的放置位置、标高及安装尺寸；

• 通常用于机房、设备间、室外设备平台等场景；

• 风机与风管之间一般通过风管、弯头、变径等构件进行连接。

适用场景：
大型送风机、排风机、箱式风机、机房风机等独立设置的设备。

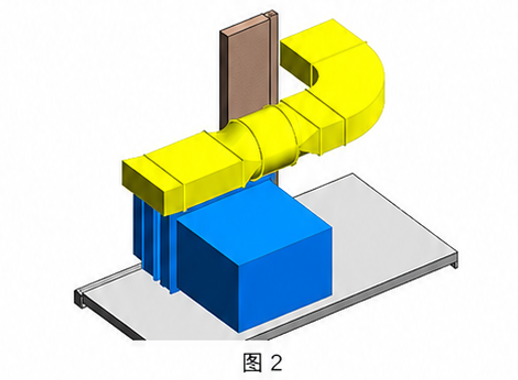

02｜管道式风机

管道式风机是指直接安装在风管系统中的风机设备。

建模特点：

• 可直接插入已有风管；

• 自动识别所连接风管的标高、方向及尺寸；

• 放置后可与风管形成连续的系统连接；

• 减少手动调整标高、定位及连接构件的工作量。

适用场景：
管道风机、排风机、静音风机、混流风机及其他串接于风管中的设备。

关键设置｜让风机可直接插入风管

想要实现管道式风机的自动插入效果，需要在风机族中完成以下设置：

1. 确认族类别
   打解风机族，确保族类别设置为：机械设备。

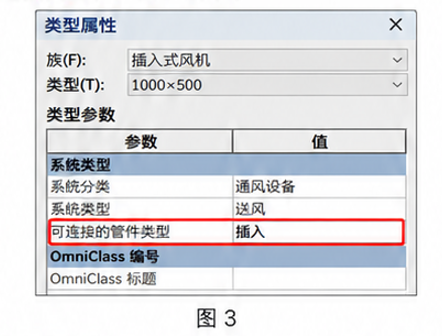

2. 设置零件类型
   在族参数或属性面板中找到“零件类型”，将其设置为：插入。

3. 检查风管连接器
   确保风机两端已设置风管连接器，且连接器方向、尺寸参数与设备族保持联动。

4. 载入项目测试
   将族重新载入项目后，把风机靠近风管放置；当设置正确时，设备会自动吸附到风管上，并识别对应的高度与尺寸。

常见检查项

• 风机无法插入风管：检查零件类型是否为“插入”。

• 风机尺寸未随风管变化：检查连接器尺寸是否与族参数关联。

• 风管无法正常连接：检查两端连接器的方向、系统分类及尺寸设置。

小结：
落地式风机更适合独立布置的设备；管道式风机更适合串联在风管系统中。建族前先明确设备的安装逻辑，可显著提升建模效率与模型准确性。
