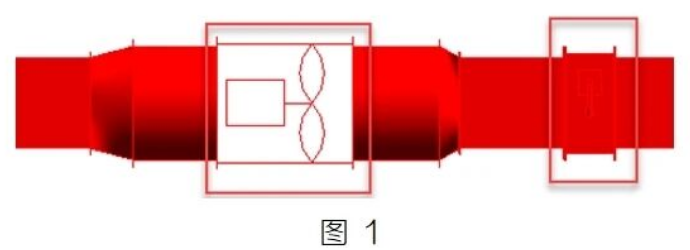

在模型搭建过程中，有时会遇到在视图里面风机表达看不到实体，只能看见二维表达，但其余构件显示均正常，如图1所示:
这其实是族构件在不同视图，或者不同详细程度下显示设置的问题。
一般出现这种情况的解决方法如下:

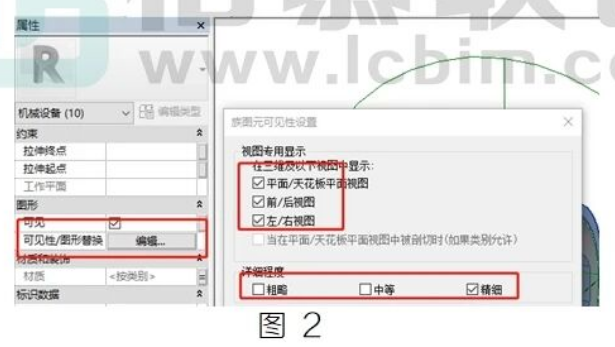

首先是在进入族编辑界面后，先在三维框选中所有的实体构件，单击可见性/图形替换，在视图专用显示区勾选全部内容;其次是在详细程度栏勾选全部内容，如图2所不

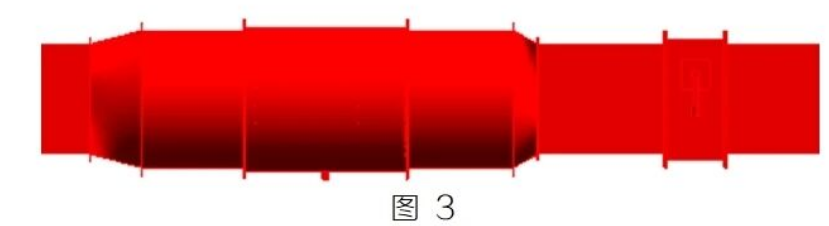

然后重新载入项目，显示就没有问题了，如图3所示:
