在绘制大型地库结构的时候，我们经常会遇到一个问题，那就是地库图纸太过复杂，导人Revit会变得非常卡，使工作效率大大降低，其实在导入图纸之前，我们只要在CAD中对图纸进行处理，就可以让我们的建模变得更加轻松。这里以梁图为例:

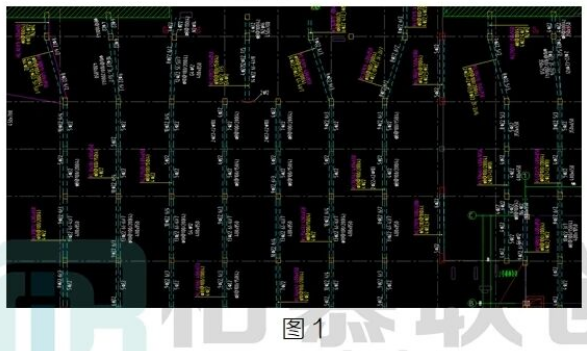

一般我们看到的图纸大概都是长这个样子的，如图1所示:
但是一般建模的话其实只需要集中标注的梁尺寸和梁的高度信息，那我们可以直接在CAD中将多余的钢筋信息进行删除。
首先用CAD打解图纸，任意版本的CAD都可以，如果图纸根据地块进行了写块，要记得提前分解。

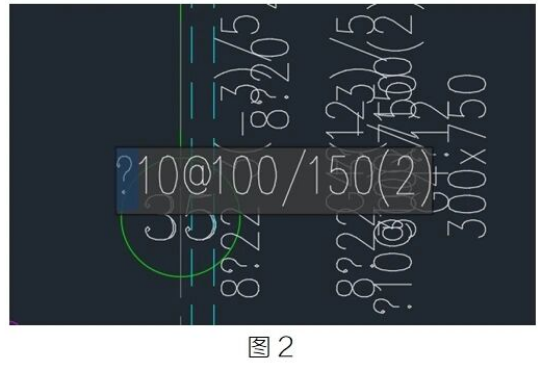

2.双击图纸中的文字，复制一个钢筋符号，注意如果CAD不包含字体的话，钢筋符号会变成问号“?”，这样我们直接复制问号即可，如图2所示:

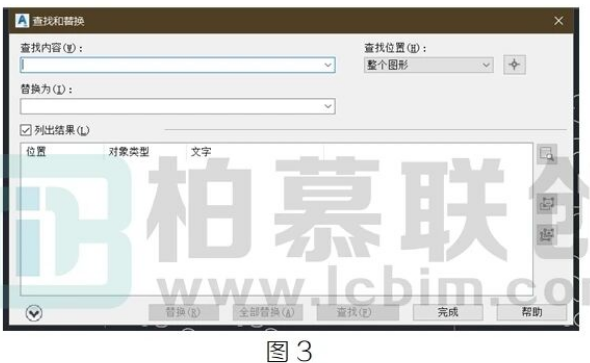

3.在CAD中输人“find”命令，调出以下界面，并勾选列出结果，如图3所示:

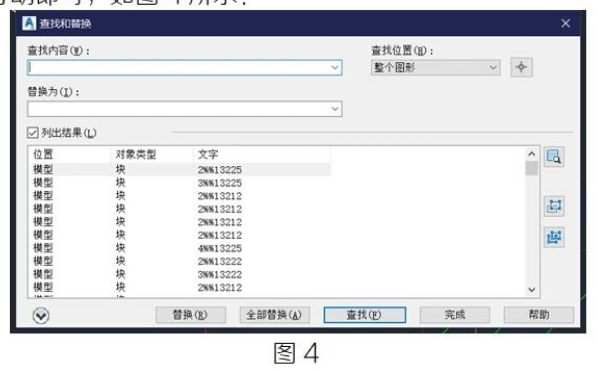

4.将复制的钢筋符号粘贴到“查找内容中”，直接进行查找即可，等待一段时间会出现以下结果，由于字体的缘故，我们粘贴的内容无法显示，输入框还是显示为空内容，我们只需要确认进行了粘贴行动即可，如图4所示:

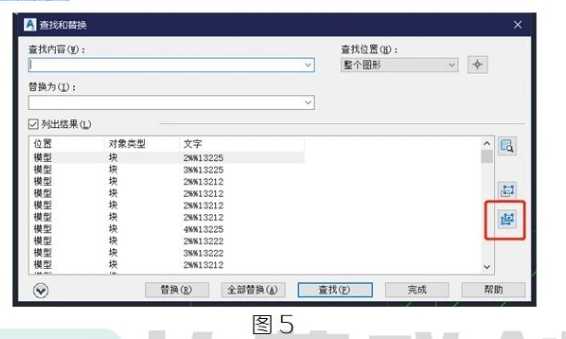

5.选择红框内的按钮，选中所有列出的结果，选中后删除即可，如图5所示:

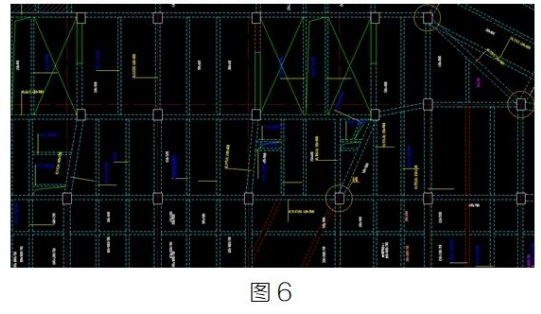

6.重复以上操作，可以将钢筋符号换成“@”“N”“G”等，注意钢筋符号虽然无法显示，但是也需要区分钢筋等级，删除多余的信息之后，图纸就会变得干净许多，导人Revit也不会变得非常卡顿，大大提高工作的效率，如图6所示:
这种方式可以应用于所有图纸，根据项目需求，删除多余的信息，可以让我们愉快的建模。
