最近做了一些电缆，有点想法和大家交流一下。

关于revit中创建电缆，目前据我了解有三种方式:第一种是用圆形风管绘制，拐弯处用圆形软风管连接;第二种是用水管绘制，同理在转弯处也是用软管连接;

第三种方法是使用线管创建。

还有一种是某些单位为了匹配平台的读取，采用内建模型的方法创建，在这里我们就不做讨论了。

个人觉得目前最佳的方式是使用线管创建，理由如下:

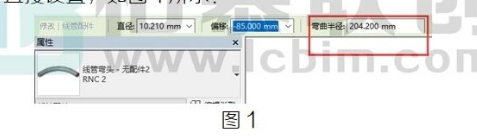

1、电缆转弯时有最小弯曲半径，通常为电缆外径的20倍，不

管是风管软管或者是水管软管都不能准确的创建，且修改繁琐。线管弯头可直接设置，如图1所示:

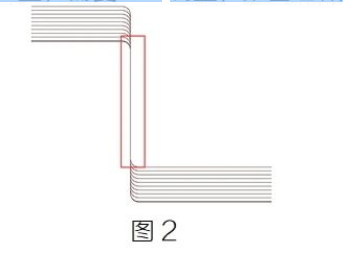

2、项目中通常会有与相同设备连接的不同回路，可使用平行线:管快速创建，如果使用复制的方法，无论是往哪个方向复制，横纵方向总有一部分会重叠，需要一一调整，如图2所示:

劣势:无法创建有一定弧度的电缆，如软母线等。可用风管软管或者水管软管创建。

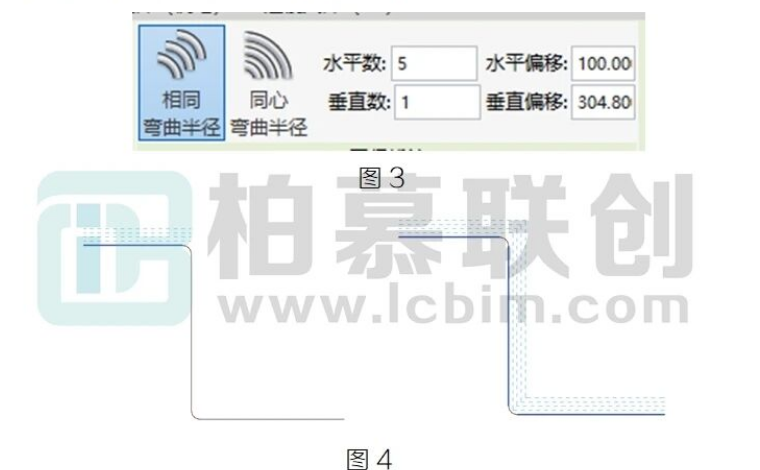

平行线管是根据已有的线管，设定间距创建与其平行的线管，可同时布置水平和垂直两个方向的平行线管，其中水平数和垂直数中的数值代表创建的数量(含已拾取对象在内)如图3所示，拾取时直接单击只能创建一段管道，如果要创建整个回路的平行线管需要先用TAB键切换一下，如图4所示:

注意:如果创建的数量较多时，选择相同弯曲半径，同心弯曲:半径随着数量增加，弯曲半径越到外围越大，当间距不足时，软件会判定无法生成。
