revit模型搭建中，构件参数化及工程量统计实为最终目的，因此创建族文件时我们通常通过控制构件可见性便于应用于各种项目环境，那么如何根据构件可见性来控制工程量呢?以反支撑为例为你解答

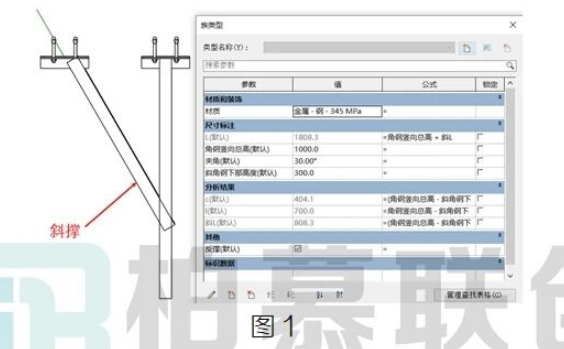

反支撑在精装修模型中应用较广泛，为了快速搭建模型我们使其作为一个整体并控制斜撑的可见性，并将立杆与斜撑的长度进行统计，如图1所示:

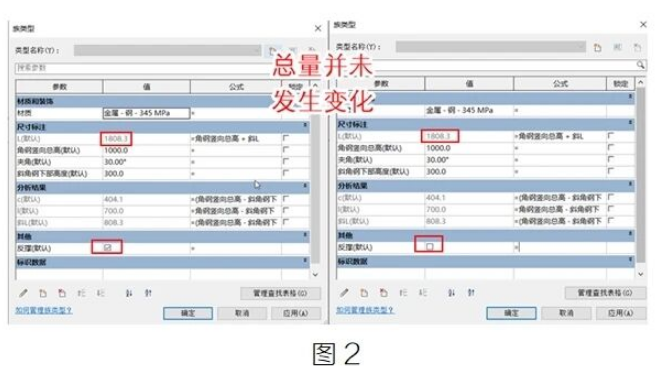

注:此时反支撑族在使用过程中仅满足模型需求，当对其工程量统计时会发现斜撑的量并没有根据其可见性发生变化。如图2所示：

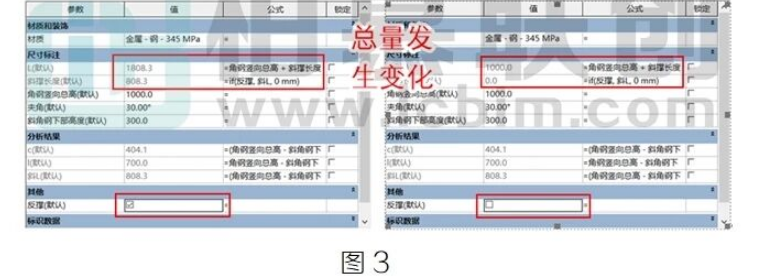

若需要其量跟随可见性发生变化，还需要对其使用If公式控制，新建任意一个与斜撑“长度”类型相同(“实例”或“类型”参数)的参数对“原斜撑长度(斜L)”进行参数过度，随后赋予新建参数公式(=if(斜撑,斜L,Omm)使其根据斜撑可见性完成工程量参变。如图3所示

注:1.公式“斜撑长度=if(斜撑,斜L,O0mm)”表示通过布尔运算判断其斜撑可见性的“真假”，当斜撑可见结果为真时，斜撑长度等于“斜L”;当斜撑可见结果为假时，斜撑长度等于“Omm”。“斜L”长度通过三角关系(sin、cOs及tan)及立杆长度进行换算。

2.在项目明细表中体现的参数必须为共享参数。
