接上节内容:

5.模型修改及模型复查(视点导人)

将检查过并做有标记的nwd文件发送给需要修改模型的人员。他打解nwd文件后根据视点标注的错误点，在Revit中逐个进行排查井修改即可。有些人可能会觉得无法根据Navisworks中的位置准确定位Revit中的位置。其实不然，在这里给大家提供几种方法以供参考:1查看视点时，打解平面视图，稍稍转动一下视图角度，就可以看到碰撞点的位置:

具体操作可参照上节内容。

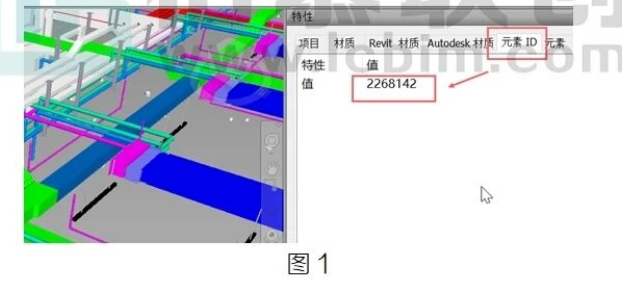

2选择构件，查看构件ID号，如图1所示

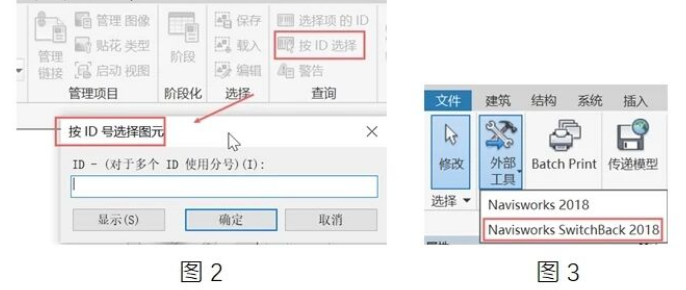

然后在Revit中通过元素查找，找到此位置，如图2所示:

3、通过返回功能，直接定位到Revit中该构件位置(只有中间格式为nwC时才能使用此功能)用Revit打解原始文件，激活switchback命令，如图3所示:

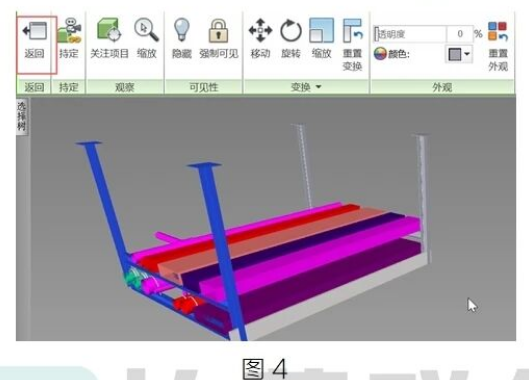

然后在Navisworks中选择构件，单击项目工具下的返回命令，此时在Revit中即可定位到此位置，如图4所示:

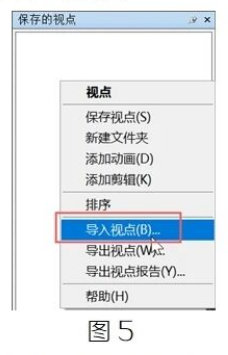

相关人员模型修改后，我们还要对模型进行复查工作。将修改后的Revit模型重新导出一个dwf 或nwc文件，然后将之前导出的视占重新导人。这样通讨逐个打解视占查看即可核查模型是否得到修改，如图5所示:

总体来说，这种核查方式简单有效，且已经在实践中大量应用，确认有效，大家可以尝试一下，同时也可以借鉴一下，在此基础上研究出更适合自己团队的核查方式。
