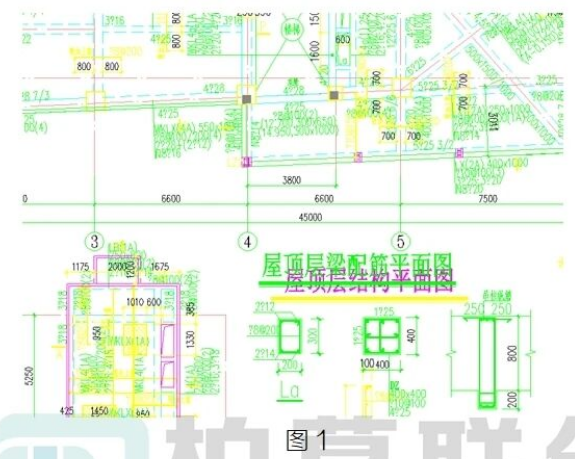

在CAD的模型显示下，梁与结构平面图重叠，遇见这样的图纸我们如何解决?如图1所示:

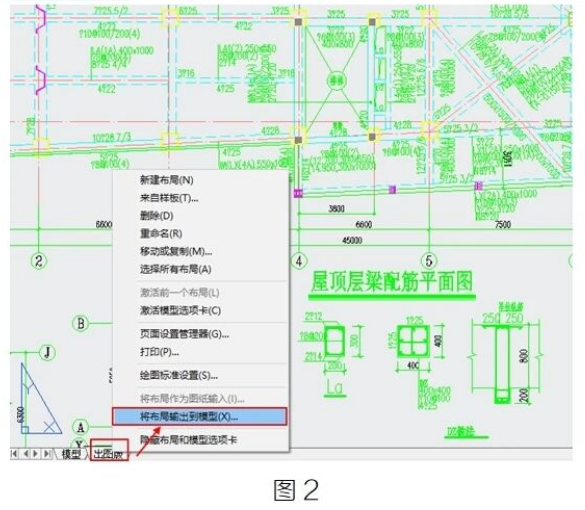

点解CAD布局(下图中的“出图版”)，右键点击“将布局输出到模型x"，如图2所示:

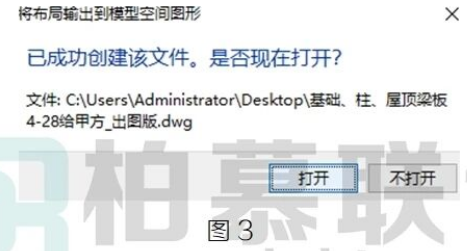

2.保存在文件夹中，等待缓冲后，在弹出的对话框中选择“打解”图纸，如图3所示:

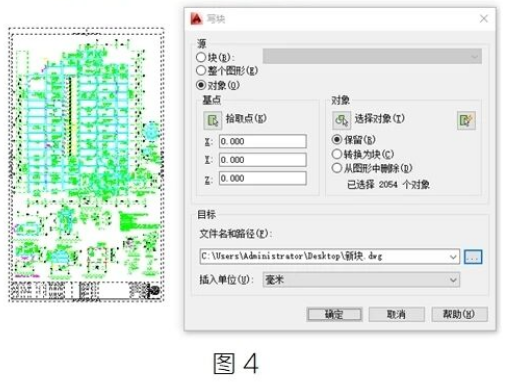

再分别写块导出梁图和结构平面图，选中导出的图纸，快捷键“W”，保存即可，如图4所示
注意:若图纸比例有问题，则在CAD中调整好尺寸，再链接到Revit中，否则会出现插件使用效果不好，识别不了CAD图层的情况。
