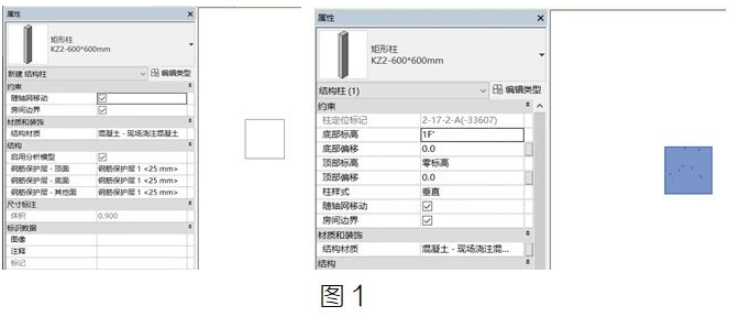

有些时候我们在放置柱的时候可以看见柱的轮廓，方便绘制。点击放置后生成构件实体，如图1所示:
但有时候在放置柱的过程中看不见柱的轮廓，只能看见鼠标箭头。这是因为柱族里的高于参照标高的位置较低，低于当前楼层的标高，无法看见柱截面。

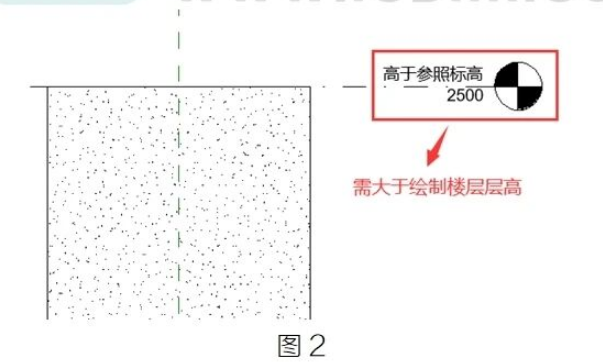

可以拖拽调整柱族的高于参照标高的位置，使其值大于整栋楼的总高度，便可解决部分楼层放置柱时看不见轮廓的问题，如图2所示:
