项目里经常会有走廊不平行或不垂直于我们预设的方向,在这种情况下绘制剖面时经常会剖不垂直,下面给大家分享一种简单准确的方法。
第一步在走廊位置绘制一条详图线并使用角度尺寸标注调整为与走廊墙垂直,如图1所示:

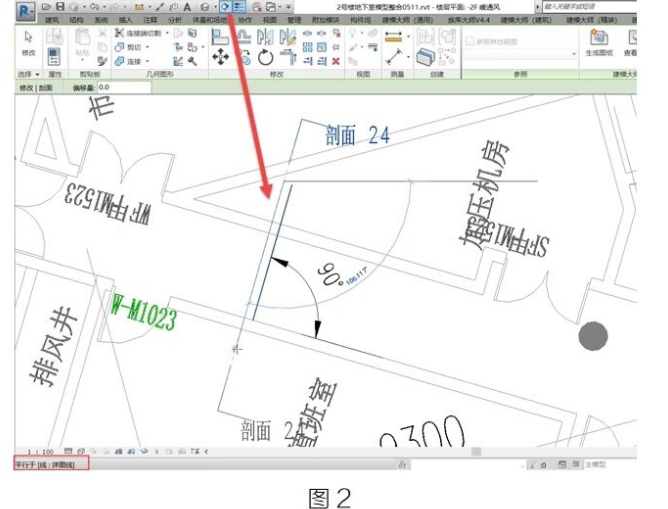

然后创建剖面,绘制时平行于详图线就能得到准确垂直于走廊的剖面,如图2所示:
