带坡度的管道如何标注?

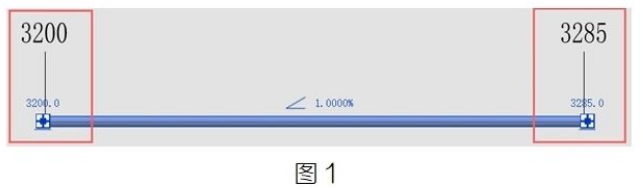

常规管道我们标注标高即可，带坡度管道每个部位高程点不一致，怎么破?一般来说，我们可以标注管道端点高程，也就是某一跟管道的最高点和最低点，如图1所示:
这个是怎么标出来的呢?

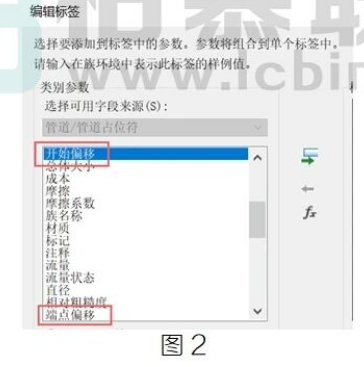

管道标记族中，有两个字段:端点偏移和解始偏移，如图2所示:
至于最高点与最低点，哪个是端点偏移，哪个是解始偏移，不一定，没有统一的对应关系。

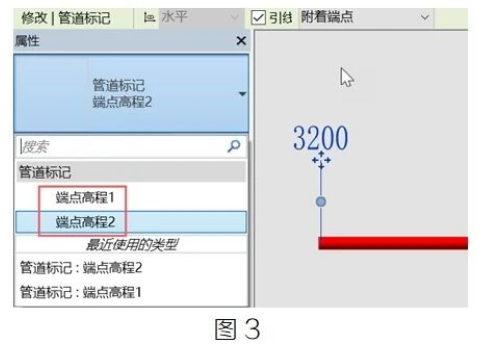

出图标注时，可以创建标记族两个类型，如端点高程1和端点高程2，项目中标记时根据需要切换即可，如图3所示:
但是这种方法只能标注管道端点，如果要标注中间某一点该怎么办?
两种思路提供给你。

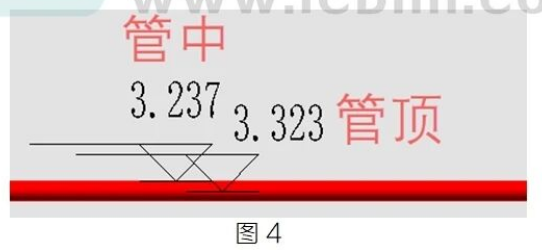

高程点测量使用高程点测量，可以测量管道中心高度和顶部高度，如图4所示:
2.在测量处打断管道，标注端点

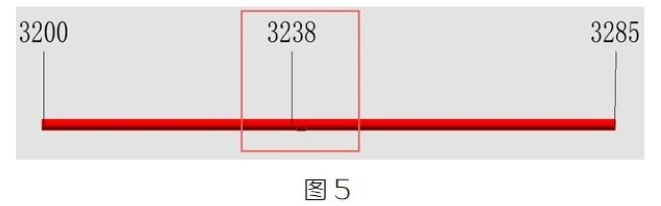

将管道打断，这样测量处即处于端点，即可采用前面所述方式标注，如图5所示：
