[背景]

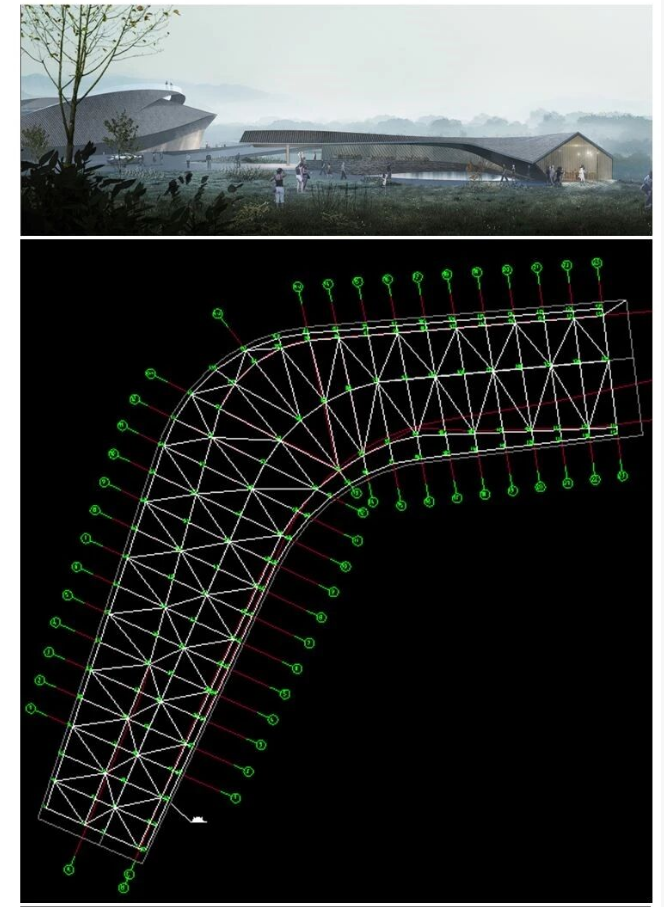

全南玛头项目正向设计流程中，将全专业模型在Revit中整合设计解查错出图，其巾建筑模型为犀牛模型，通过数据处理可导入Revil。但钢结构为坐标点位图，本技术方案为如何应用Revil+DyaI1io根据钢结构坐标数据自动创建钢结构校型。如图1
[解决方案]

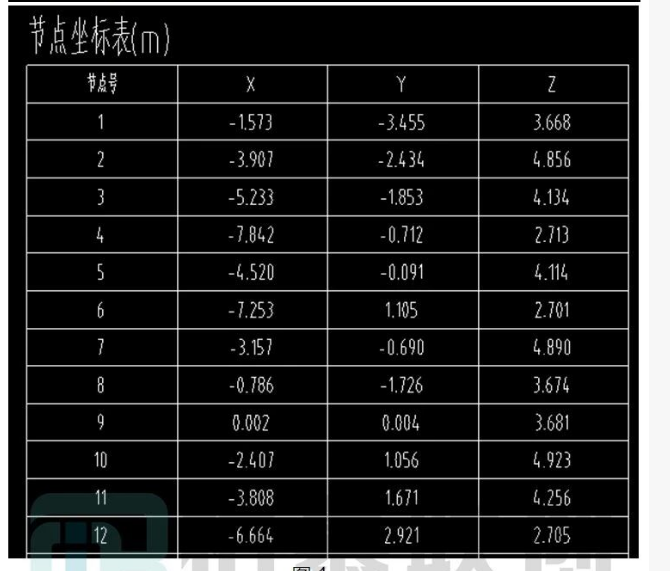

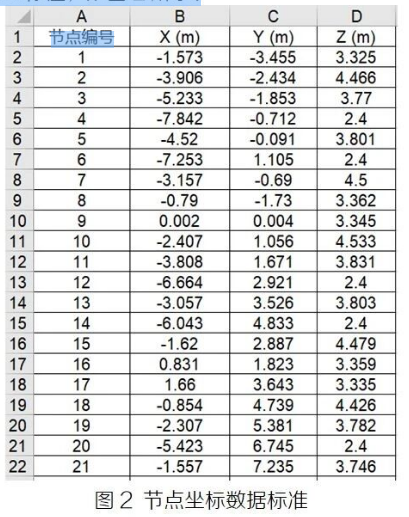

1、坐标点位数据处理:根据图纸提取坐标点位数据，数据标准为:节点编号;X;Y;Z。XYZ分别为节点编号点的X坐标俏、Y坐标俏、Z坐标俏，如图2所示:

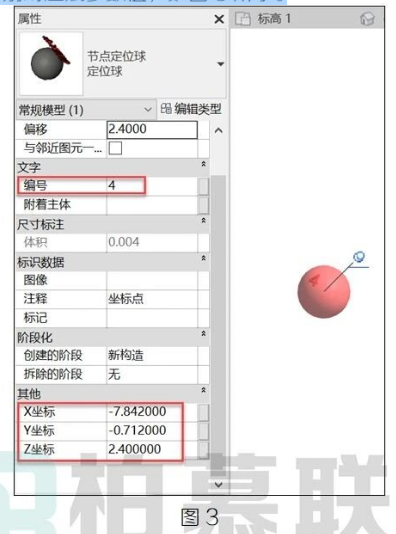

2、应用Dynamo根据坐标点放置族实例，分别放置节点平标球族为八使后朋运用中查，添加实例参数:编号、X坐标、Y坐标、X坐标，解分别对应赋参数俏，如图3所示。
Dynamo 节点应用T见:《1日一技|1042Dynamo根据Exce外部坐标数据自动放置构件》

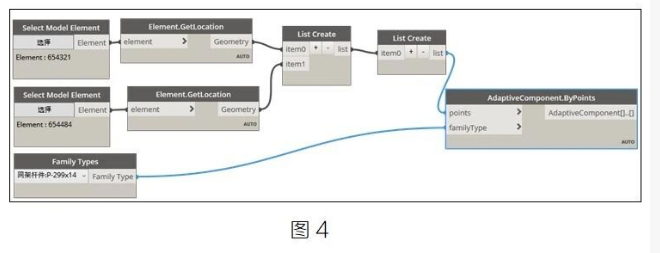

3、应用Dynma0结合播放器应用，手动选择坐标点族，设置族类型一一放置钢构件脚小逻辑:选择平标点族，获取其插入点位置，将起点终点坐标细成列表，再应用AdaptiveComponentByPoints,节点放置门适应
族。汪意:应用该节点耍求输入端数据需为 维数据。需耍再应用乐Cieale节点，使其戊乐转化为 维数据。完整脚本如图4所
[总结]
以上解决儿逻辑清晰简单易懂，但执行层面，根据图纸坐标编号再在项目中选择对应的族，相对繁琐且容易出错。
[思考]
能否直接在播放其中输人坐标点编号和族类型，根据坐标编号自动放置相应的族类型?

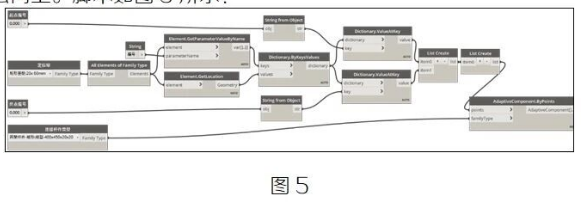

[脚小优化]第1、2步同上，先根据坐标数据放青相应控制点坐标族。4、应用 Family Types/All Elemienls of Fanily Type 节点对择第1、2步放置的所有坐标点旅类型。分别获取只坐标点编弓参数值和坐标位置，由坐标点编号为keys,坐标位置为Values创建字典。然后再应川Dictionary.ValueAtKey节点根据于动输人平你编号获取对应的平标位置。最后组成列表放置自适应钢构件，方法同上。脚本如图5所示:

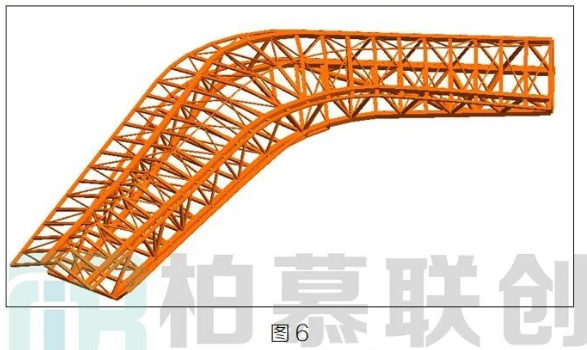

5、将起点编号、定位球类型、门适应族类型节点设青为足输人，再在Revit中运用播放器运行。播放器应用详解请参考《每日 技|1338Dy1aI1o批量放置市政植被一播放器应用》，最终完成钢构模型如图6所示:
[思考一]感兴趣的朋友可以考虑一下，如何将以上两个脚木(放置坐标点族;放置钢构件)融合成一个脚小。详见下則讲解。
【[思考二】以|两种解决方案都需应川播放器，丁动输入平标数据一个构件一个构件地运行放青，能否根据标准数据一次性批量放青多个钢构件。答京是肯定的，详见下期。
