在工程项目中，我们可以利用许多小技巧来提高建模效率，今天就为大家带来一个小技巧，利用“在轴网处”此命令工具批量放置结构梁。

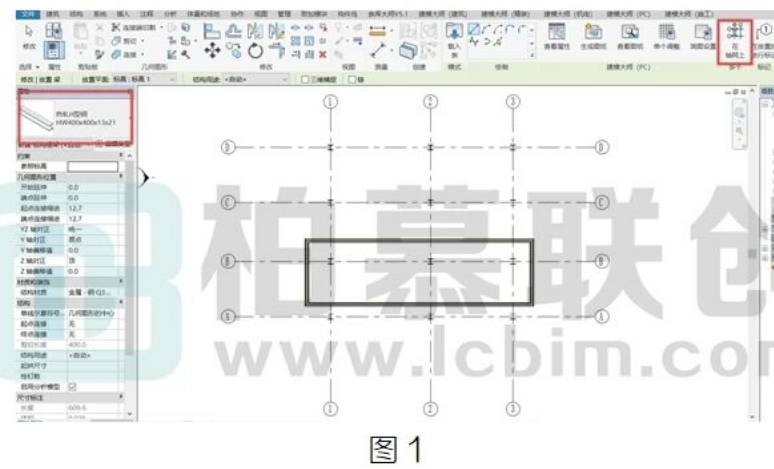

首先搭建好结构柱、结构墙，以便在绘制梁时找到支座。选到对应梁类型，用“在轴网上”工具选择轴线，以便将梁自动放置在结构柱、结构墙、其他梁之间，如图1所示

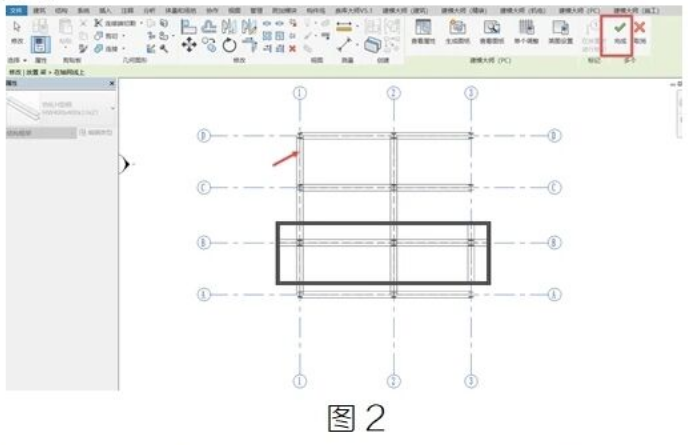

若需要多处放置，可按住Ctr加选各相交轴网，或用拾取框进行轴网框选，随后可预览查看梁的生成效果，无误后勾选“完成”，如图2所示

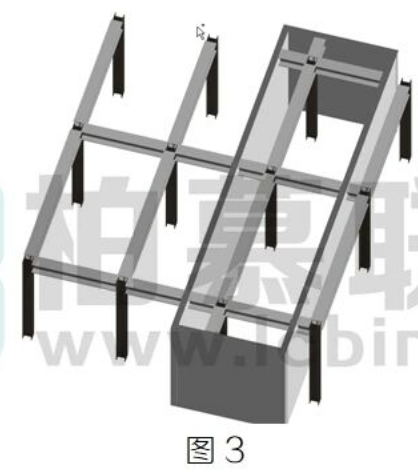

完成后，在三维视图下查看可发现，梁自动找寻支座，自动生成梁，如图3所示：
Revit沿轴线放置梁时，其生成原则为:
1.如果墙位于轴线上，则不会在该墙上放置梁，墙的各端用作支座。
2.若墙与轴线相交井穿过轴线，则被认为是生成结构梁的中间支座。
3.若存在其他梁与轴线相交并穿过轴线，则该梁被认为是中间支座，将以此支座在轴线上创建的新梁。
