使用新的基于路径的三维曲线分布，沿复杂的双曲线混凝土图元对横向钢筋进行建模。保持一致的钢筋几何图形，同时自动适应主体更改。

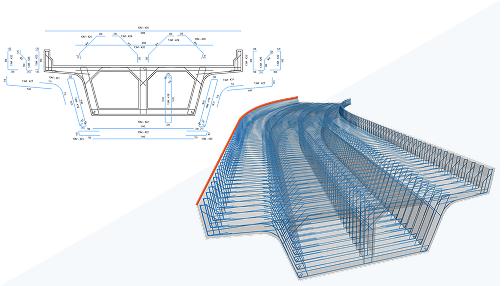

三维路径钢筋形状分布是一种自由形式的钢筋工作流，用于沿复杂的双曲线混凝土几何图形（例如桥梁和隧道的几何图形）对横向钢筋进行建模。
沿由一个或多个主体边缘定义的三维路径分布相同的钢筋形状，同时控制剖面中的钢筋几何图形和精确尺寸标注。放置是一个简单的两步过程：在剖面或平面中放置主筋，然后选择主体边以定义分布路径。每个放置的钢筋都会创建自己的钢筋集，该钢筋集具有一致的布局和属性。
钢筋与分布路径保持对齐，并自动适应主体几何图形更改，同时保留定义的钢筋形状和尺寸。可以编辑主钢筋、使用路径控制柄调整集范围以及通过约束、属性或明细表控制起点和终点偏移。该功能还支持自定义间距公式、传播钢筋和拆分三维路径集，从而在类似主体之间实现高效重用。
此工作流提高了为弯曲楼板、墙壁和其他复杂混凝土图元设计钢筋时的准确性、一致性和工作效率。
