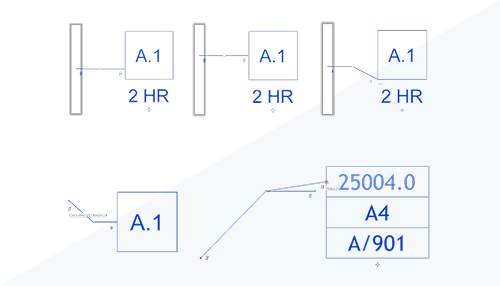

现在，您可以更好地控制标记引线。引线的起点和终点均可手动设置为自由和定位。标记轮廓几何图元更加灵活，使您可以更精确地控制和捕捉引线位置。
自定义附着引线起点位置
在族编辑器中创建或编辑标记族时，组成标记的图元具有一个参数“从引线轮廓排除”，可以将它们从标记轮廓几何图形中排除。标记轮廓几何图形控制自动定位标记中的引线的位置。可以排除几何图形以控制引线附着到标记的位置。

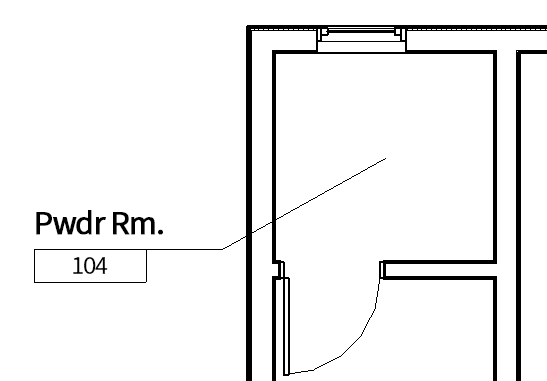

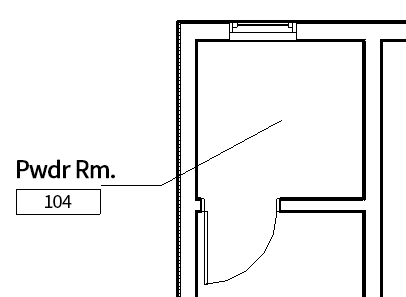

 标记轮廓包括所有几何图形。 |  房间名称未包含在标记轮廓几何图形中。 |
请参见标记实例属性。
引线起点和终点放置
引线具有实例属性，允许手动定位它们。选择引线，在“属性”选项板中，将“引线起点”参数和/或“引线端点”参数设置为“自由”，然后手动定位引线的起点或端点。
注： 引线起点和端点定位可能会受到在标记族几何图形中启用的“引线轮廓”和“引线捕捉参照”参数的影响。编辑标记族以更改这些参数。
现有的引线端点参数“引线类型”已重命名为“引线端点”，其选项和行为与早期版本相同。
将“引线起点”设置为“自由起点”后，引线起点可以捕捉到标记轮廓的默认四个边。如果需要其他捕捉候选项，则可通过启用“引线捕捉参照”参数将标记族中的任何线指定为捕捉参照。
请参见更改标记引线。
引线捕捉
引线捕捉已经过优化，可以更轻松地在各种工作流中捕捉引线。引线起点设置为自由时，可以将引线的位置捕捉到标记几何图形上的不同位置。在标记族中选择几何图形并启用“引线捕捉参照”特性。现在，该几何图形可以作为自由末端引线的有效捕捉点。

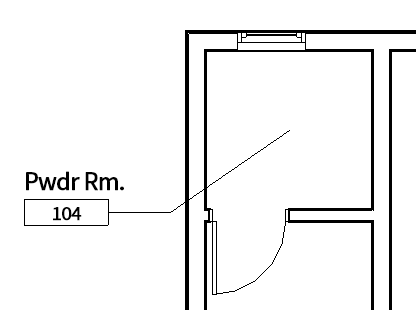

自由端引线捕捉到数字框的顶部。
现在，设置为“自由端点”的引线可以捕捉其主体几何图元和某些相关对象。
标记的捕捉预览已得到改进，并且水平/垂直捕捉到其他标记几何图形的功能已得到扩展。
