最近在研究等级考试试题的时候，发现了一个容易被忽视的知识点，今天分享给大家，如果有人在备战等级考试(一级)，刚好可以看一
一级考试题中有一道体量题，基本是必考题。关于体量，除了要求创建其形体之外，有的还要求创建体量屋顶或者幕墙系统等如图1所示
这里想说一下的是体量生成楼板。
为什么呢?
因为它的生成流程与屋顶、墙、幕墙系统不一样。屋顶的生成，单击命名，选择体量面，创建即可。
但是很多人在生成楼板的时候，习惯按照上述流程走，发现怎么都不行。
是的，体量转化楼板的步骤不一样，多了一个中间媒介:体量楼层。

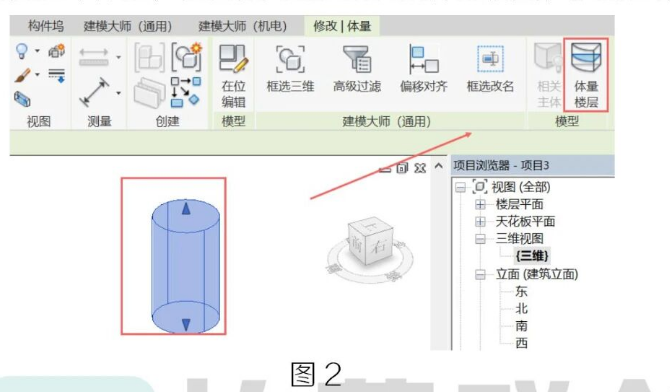

首先选中体量，根据标高创建对应的体量楼层，如图2所示:

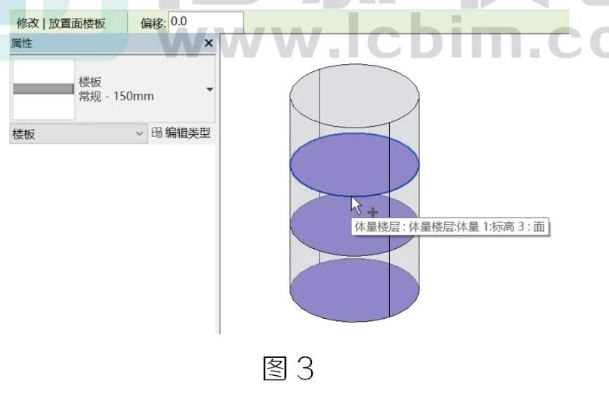

然后再选择楼板命令，选择刚刚生成体量楼层，这样才可以创建体量模型对应的楼板，如图3所示:
