BIM教程 | Revit中利用辅助墙一键标注轴网图文教程(文/王静)

发布于:2026-04-10 10:26:57
4人 分享

我们在出图时,会要求对轴网进行标注,一个一个标还是比较麻烦,下面介绍一个简单的标注方法。

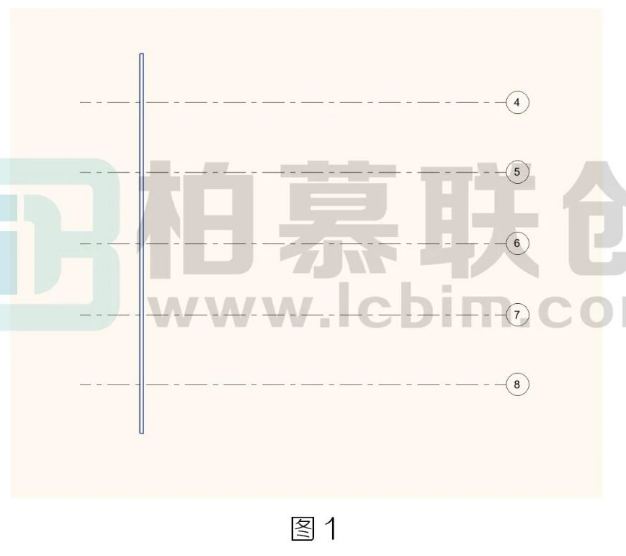

相交于轴网绘制一面墙,如图1所示:

腿腿教学网-BIM教程 |  Revit中利用辅助墙一键标注轴网图文教程(文/王静)

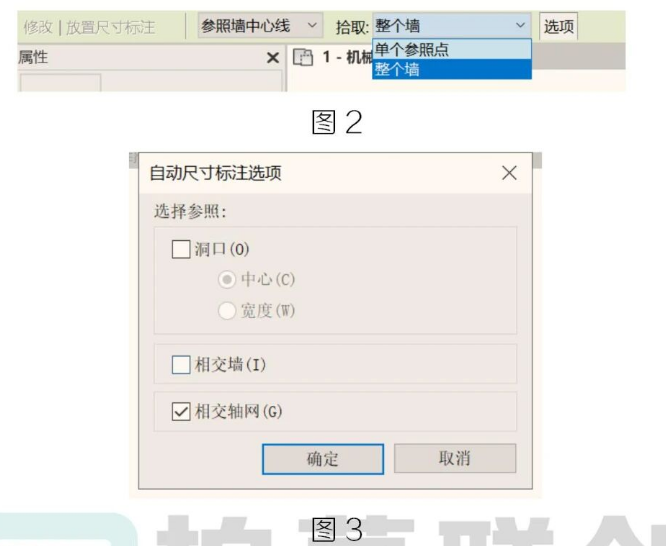

选择对齐标注,拾取选项卡选择整个墙,选项中选择相交轴网,用对齐标注拾取墙体,如图2.3所示:

腿腿教学网-BIM教程 |  Revit中利用辅助墙一键标注轴网图文教程(文/王静)

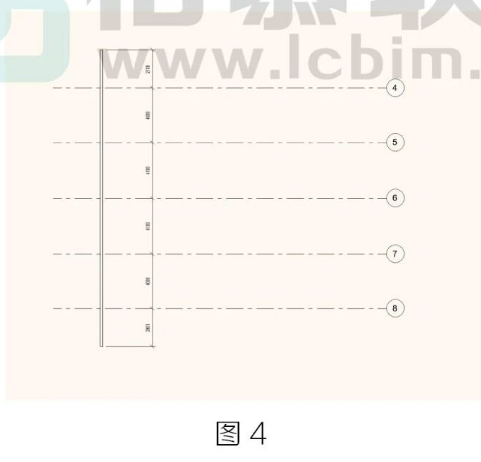

最后完成如图4所示。

腿腿教学网-BIM教程 |  Revit中利用辅助墙一键标注轴网图文教程(文/王静)
