在Revit中创建道路模型，关键在于道路的平面曲线与纵断面曲线。解决掉道路设计线这条空间曲线，再结合Revit体量的异形创建功能，即为创建。

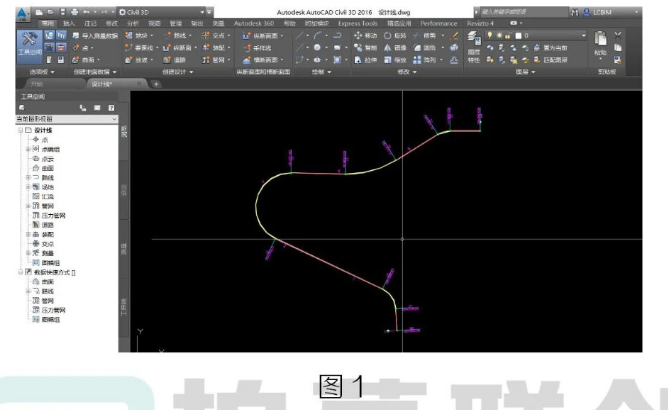

1、在Civil3D中创建一条曲线，生成路线，如图1所示:

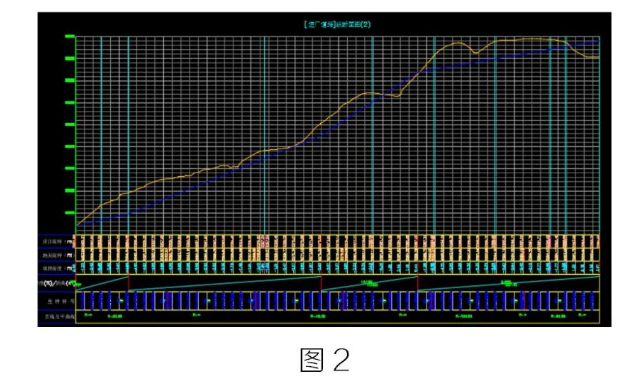

2、编辑该路线纵断面，绘制设计线纵断面。(前两步具体可参:照Civil 3D道路相关教程)如图2所示:

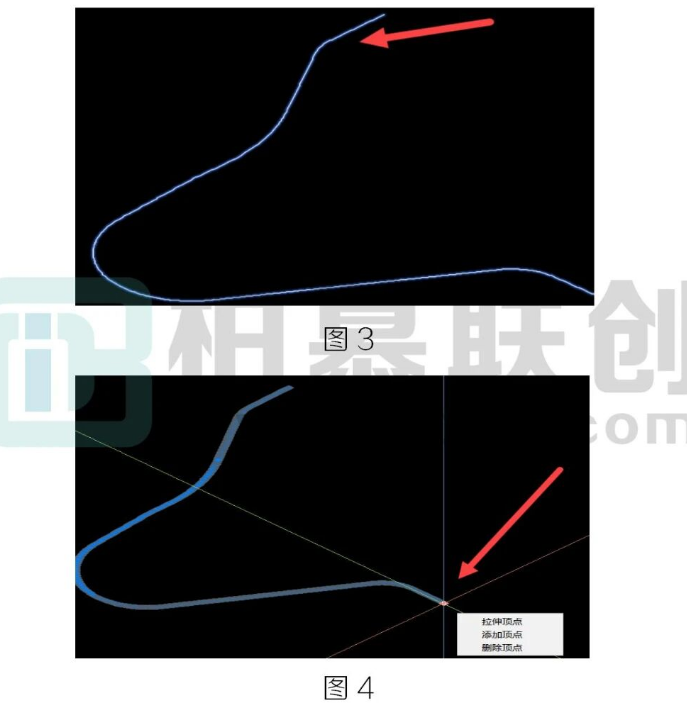

3、旋转Civil3D视图，在三维显示中选设计路线，多次炸解，转化为三维多段线。这时上方拆分出大量编辑点。如图3.4所示:

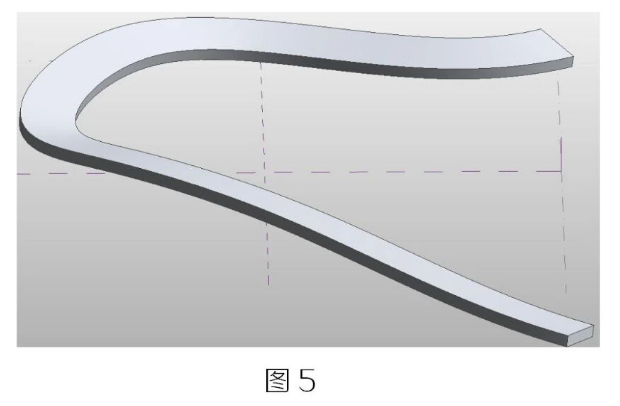

4、新建空白CAD文件，复杂该曲线，重生成为样条曲线。在Revit中选用概念体量，导入曲线，编辑放样断面轮廓，生成道路:模型。如图5所示:
