排水沟是项目建筑常见配套构件，今天为大家分享一下，排水

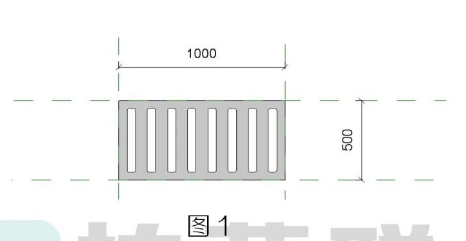

沟盖板族的制作方法。1.制作单个排水沟盖板子族:新建常规模型族样板，对排水沟盖板的尺寸规格进行设置，利用拉伸命令创建出单个盖板族。因为排水沟盖板规格尺寸是有相应规定的，所以制作子族时，可不考虑参变，但需关联材质参数。如图1所示:

2.母族的创建及设置:

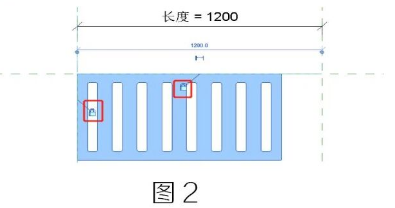

新建基于线的公制常规模型族样板新建母族。将子族载入其中，进行定位锁定，水平方向锁定时需锁在模型线上。如图2所示:

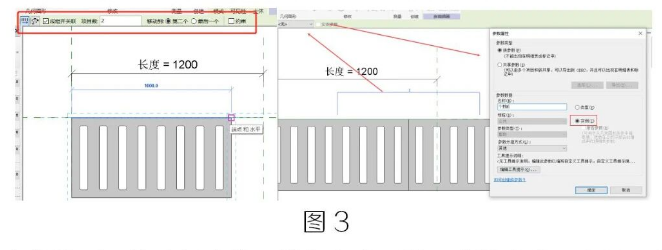

随后，选择单个盖板进行阵列并关联参数。如图3所示:

在族类型下修改长度值，进行参变，发现个数未变，所以，为

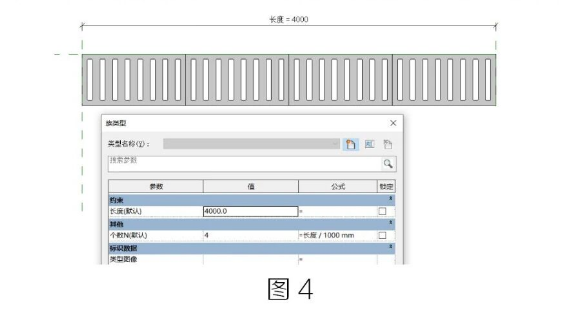

长度=4000类型名称(Y):义索梦影长度(默认)4000.0个数N(默认)/1000 mm标识数据美型图像“个数N”关联相关公式:N=长度/1000。如图4所示:

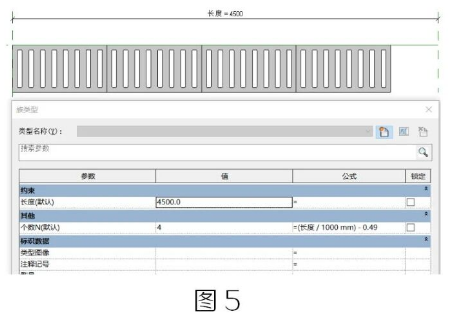

注:1.基于线的公制常规模型族样板也可用常规模型族样板加上参照线和长度等实例参数来实现。2.因为实际所需长度与单个排水沟盖板可能相除，可能不是:整数，可以考虑，对公式进行简单的向下取整设置。在项目内再去:处理最后一个。如图5所示:
