台阶是项目中常见构件，包括等级考试也是常考题型，今天小

编给大家汇总一下绘制台阶的几种方法。

方法一:楼梯命令绘制

常见常规台阶，即造型常规，台阶各踢面等高情况下使用非常:方便。在使用公制常规模型内的融合命令建立模型之后，想再拾取

其边界时，会发现有时会出现无法拾取的情况。如图1所示:

方法二:楼板拼凑

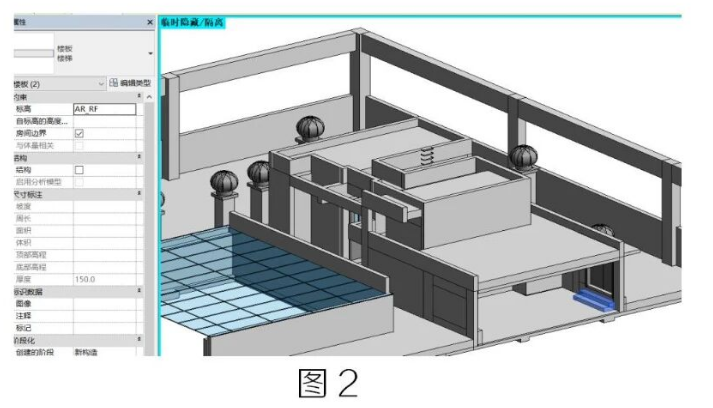

如果台阶造型相对比较奇特，可采用楼板进行拼凑，虽然繁琐但做出来会更加贴合实际。另外，对于部分简单踏步台阶，其实用不上楼梯绘制，例如，屋顶层的室内出室外的台阶，虽然是台阶，但仅仅只有两步，用楼梯进行绘制还相对麻烦了些。此时，楼板拼凑还更为省事。如图2所示:

方法三:创建台阶族绘制对于部分台阶来说，尤其是公共场所的台阶，其造型讲究合理:美观，所以必要时需要单独建立族来进行相应绘制，例如等级考试的某室外台阶。如图3所示:

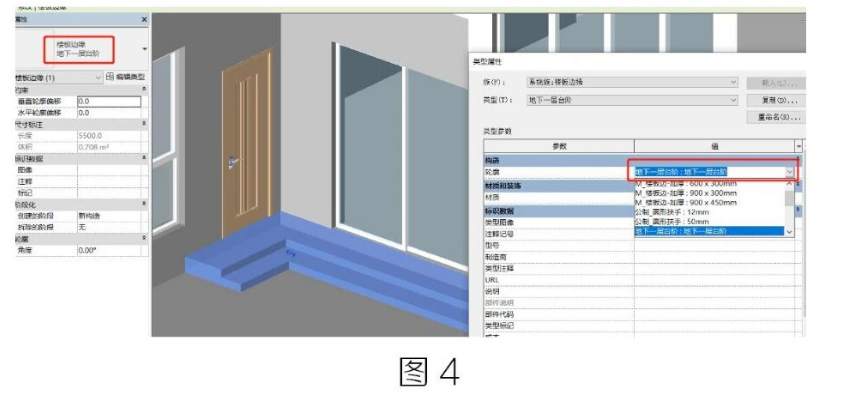

方法四:楼板边+轮廓族相较于前面几种情况，此方法的适用性更加广泛，且更加便捷。首先，楼板边命令在转角等处理上极具优势，不存在需要单独处理转角的情况;其次，轮廓可做成参变的，可以在多个台阶、多个项

目中重复使用。如图4所示:
