在做项目的过程中，为了更好的体现完整的细部效果，有些墙:端的墙饰条需要转角回墙，今天教大家在Revit中如何将墙饰条的一端转角回墙。

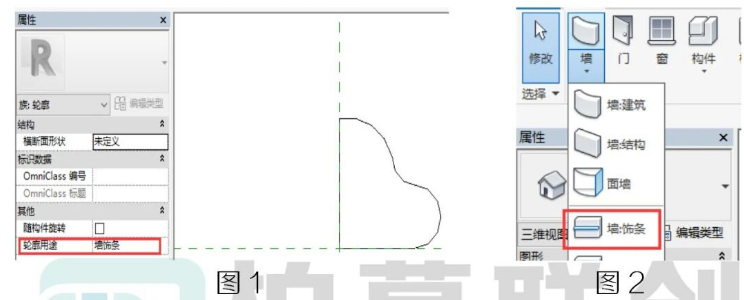

1、新建“公制轮廓”，在属性面板选择轮廓用途为“墙饰条”，并完成轮廓编辑，如图1所示:
2、将做好的轮廓族载入项目中，单击“建筑”选项卡的构建面板中的“墙一墙:饰条”命令，如图2所示:

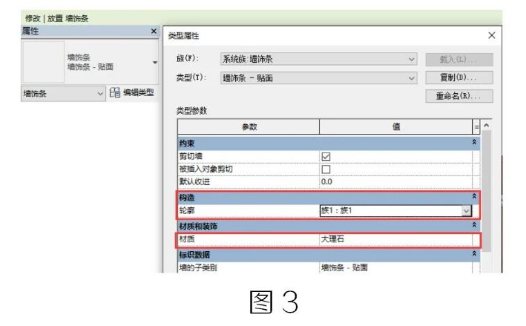

3、点击编辑类型，在类型属性对话中修改轮廓为刚刚所建的轮廓族，材质改为所需材质，如图3所示:

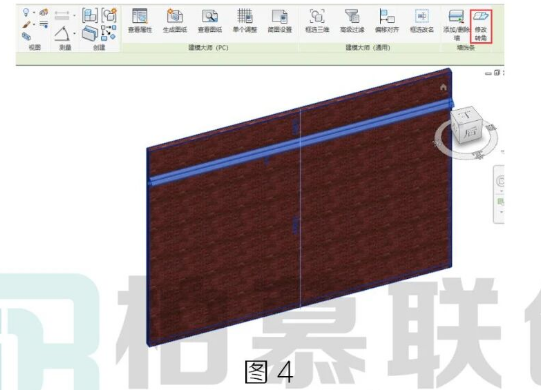

4、完成绘制墙饰条，选择绘制好的墙饰条，单击“墙饰条”面板的“修改转角”命令，如图4所示:
5、在状太栏选挤转角角度为00°占主墙饰冬转角端占如图5所示：

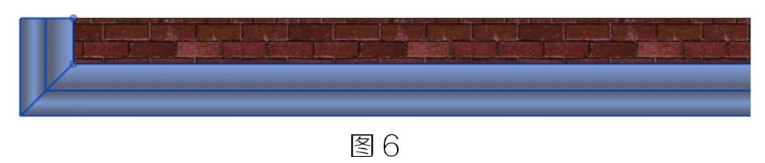

6、选择墙饰条，拖拽墙饰条端点，完成墙饰条转角回墙。如图6所示:
