BIM教程 | Revit楼梯末端细节处理方法的图文教程(文/BIM小妹)

发布于:2026-03-12 14:17:18
5人 分享

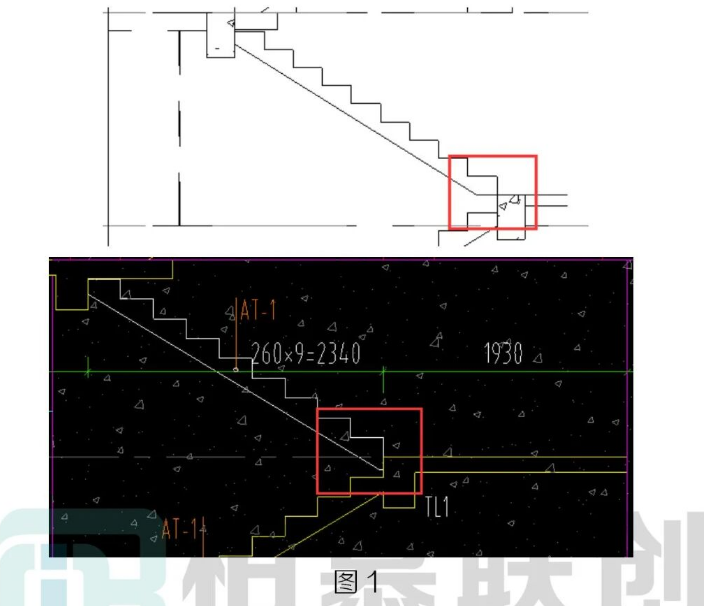

楼梯绘制完成后,对比剖面,会发现有一个细节部分与图纸不一致,如图1所示:

腿腿教学网-BIM教程 | Revit楼梯末端细节处理方法的图文教程(文/BIM小妹)

CAD图中楼梯底部是要沿斜线方向伸到楼板的,而我绘制出来的楼梯并不是。

这个时候要怎么处理呢?

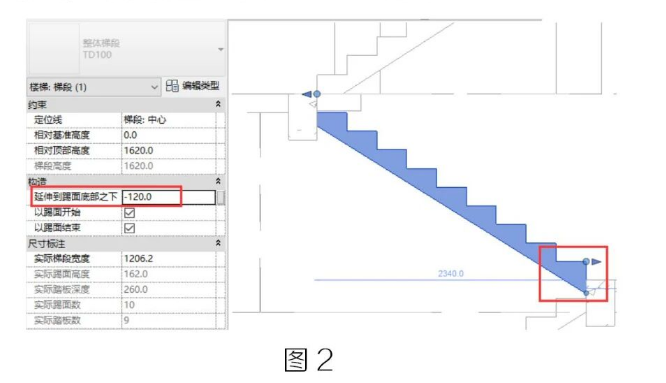

进入楼梯编辑界面,选择需要编辑的梯段,修改参数“延伸到体面底部之下”,往下延伸所以数值要是负值;具体多少取决于梯段的实际情况,可以实测一下。如图2所示:

腿腿教学网-BIM教程 | Revit楼梯末端细节处理方法的图文教程(文/BIM小妹)
