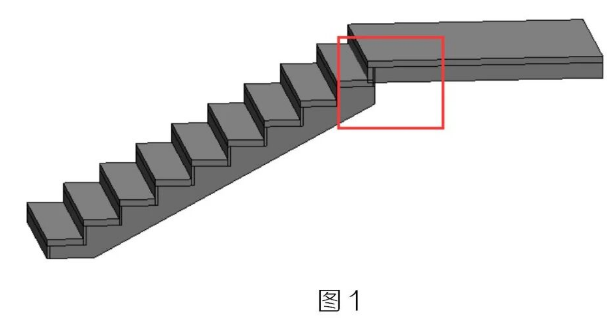

使用整体式楼梯绘制楼梯时，遇到了如图1所示问题。楼梯与梯段没有斜街，不合理。
出现这种问题主要是平台的边界线与梯段边界线没有重合，调整一下即可，如图2所示:

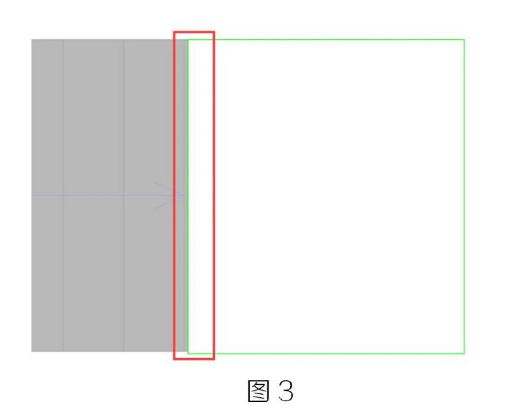

调整的时候注意，如果有踢面，边界线要与踢面的内边线重合，而不是外边重合，这样生成的平台与梯段仍然是有问题的，如图3所示:
正确边线位置，如图4所示:

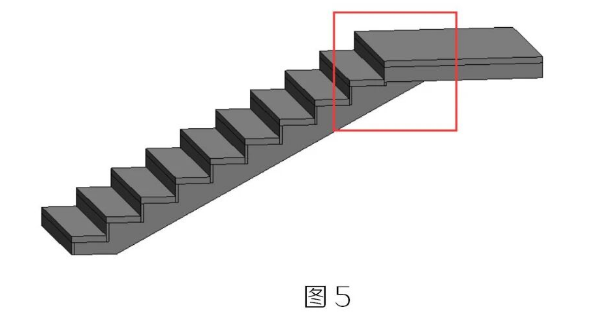

完成后如图5所示:
转载请注明来源本文地址：https://m.tuituisoft/bim/254135.html
