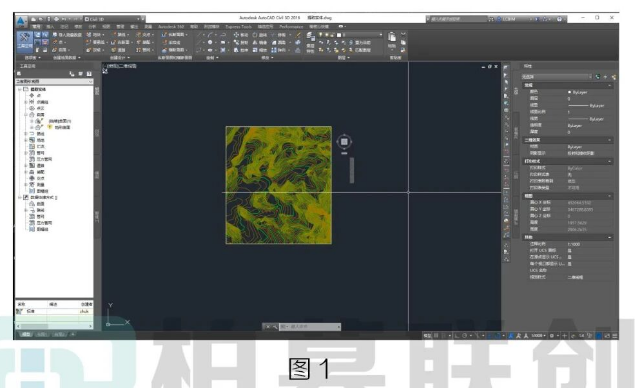

CiMil 3D中创建地形曲面，如图1所示:

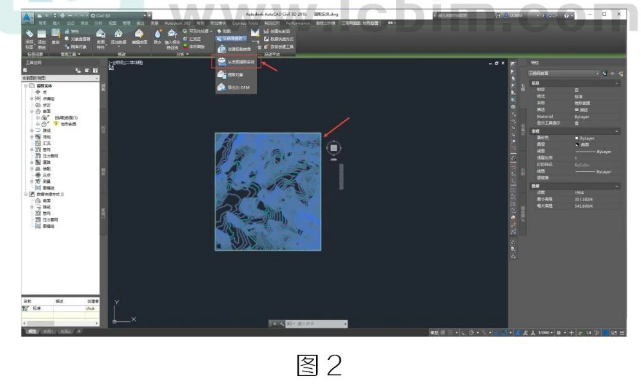

选中地形曲面，点击上方“从曲面提取实体”，如图2所示:

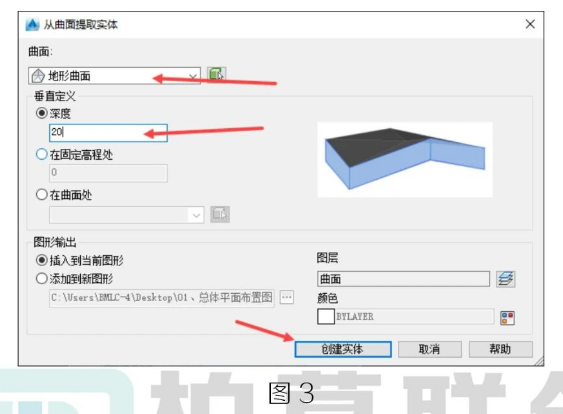

2.确定生成实体的曲面为“地形曲面”，可有三种定义实体厚度方式。第一种“深度”为确定偏移设定厚度生成实体，如图3所示:

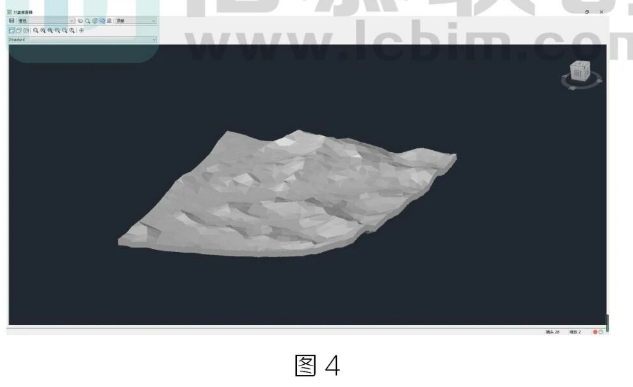

3.创建好的地质实体，如图4所示:

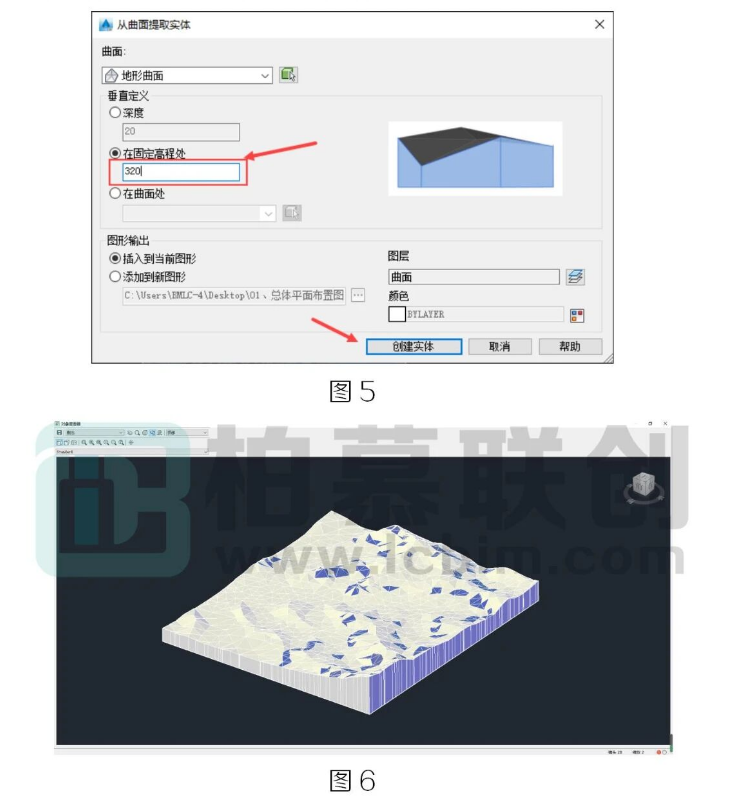

4.第二种形式“在固定高程处”，设定底面高程，以表面曲面与底部高程平面生成实体，如图5.6所示:
5.第三种形式，需设置底部曲面，以两曲面相夹区域生成实体。
