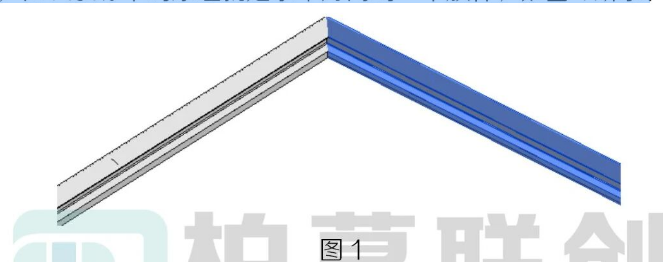

天花收边条就是天花与墙面交接处的收口做法，一般精装图纸中会有详细的轮廓大样，如果我们需要在一个房间里绘制天花收边条，在Revit中的原理就是水平方向的一个放样，如图1所示:

那么在Revit中有哪些方法可以实现这种折角斜接的效果呢?

首先我们想到的就是内建模型，设置一个工作平面，创建:一个放样就可以轻松实现;不过使用内建模型虽然可以绘制出多种:多样的系统族类别，却无法享有系统族自己的特定参数设置,其次内建模型不同于可载入族，无法被单独另存成为一个rfa文件，安工大月出口出一店田不仕只心现口中人文用

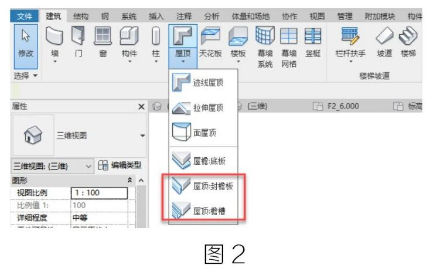

二、使用建筑选项卡下屋顶里面的封檐板或檐槽进行绘制，如图2所示:

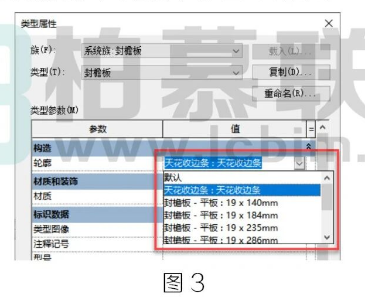

首先需要新建一个轮廓族，按照节点大样绘制轮廓井载入到项目中;选择封檐板或檐槽命令，在属性栏编辑类型复制一个类型将轮廓替换为我们载入的轮廓，如图3所示:

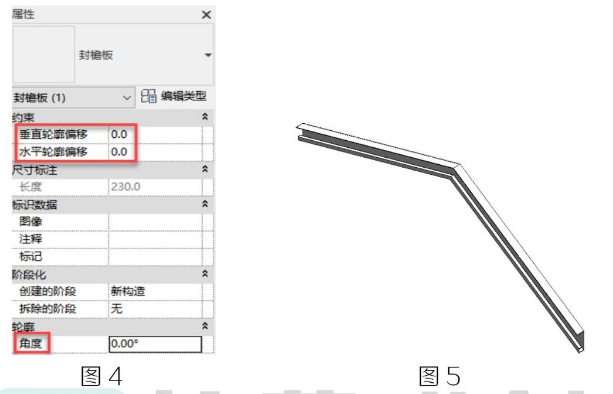

根据命令提示:单击屋顶边、檐底板、封檐板或模型线进行添加;这里需要注意，如果我们的天花板不是使用屋顶命令进行绘制的则需要提前在项目中使用模型线绘制好天花收边条的路径，然后单击模型线进行绘制，拾取两条相连的模型线绘制天花收边条就能到达我们想要折角斜接效果。在绘制天花收边条时，属性栏可以修改水平、垂直偏移轮廓偏移量以及轮廓角度，如图4所示:

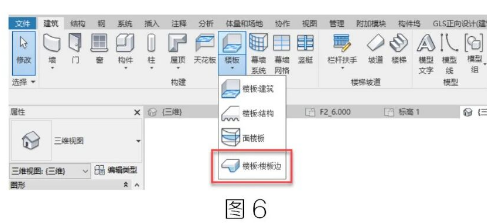

此方法同样适用于倾斜天花场景，只要做出相应的模型线路径即可，如图5所示:使用建筑选项卡下楼板里面的楼板边进行绘制，如图6所示:

此方法和方法二大致同，不同的是须单击楼层边、楼板边缘或模型线进行添加;也同样适用于倾斜天花。方法二和方法三都需要依附于主体，一旦主体被删除其也会:

被随之删除。

还有几种方法见下期每日一技分享。
