上两期介绍了幕墙深化设计、嵌板编号、坐标转换、嵌板统计、穿孔铝板分割深化;本期继续介绍自动求两相邻面夹角辅助施工验收、出深化定位图。
BIM应用点
1:根据坐标数据精确建立BIM模型，辅助优化/深化设计2:出幕墙嵌板定位图
3:出三角面板顶点坐标定位图4:三角面板下料数据统计
5:三角面板平面分割辅助深化设计
6:穿孔铝板方向定位，辅助深化设计
7:相邻面板夹角统计，辅助铝板下料及质检
4.11计算相邻面板夹角，辅助铝板下料及质量复核:

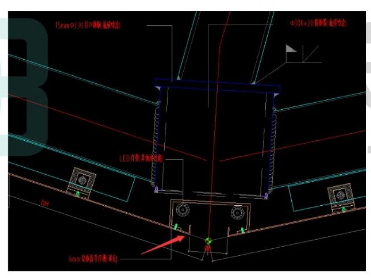

如下图为三角面板连接节点详图，其中两相邻面板夹角/2，及为邻边穿孔铝板折边夹角。
相邻面板夹角也可作为面板施工质量复核或误差调节依据。

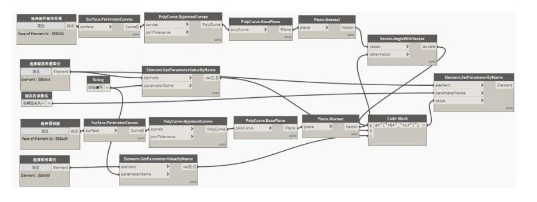

通过求解两相交平面法线向量的夹角，换算成两相交平面夹角。应用Dynamo统计两相邻三角面板角度并自动赋值，脚本如下:
