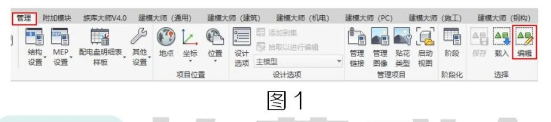

大家都用过过滤器，用来过滤有一定规律的构件;那如果一些构件完全没有规律，能否设置一个过滤器呢?这个时候可以用“选择”过滤器，下面讲解该功能的使用办法:1.点击管理选项卡下“选择”面板下“编辑”命名，如图1所示:

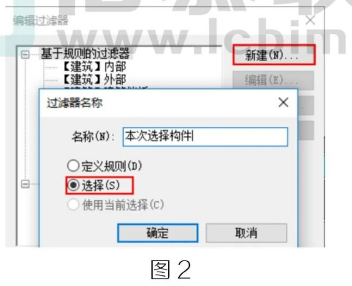

2.在弹出的对话框中选择一“新建”命名，过滤器名称修改为“本次选择构件”，再勾选“选择”，后点击确定，如图2所示:

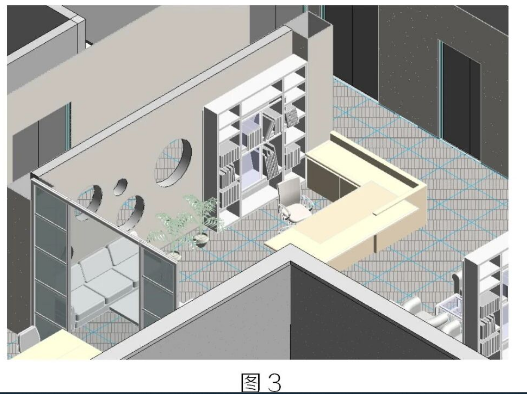

3.鼠标旁有两个+号，点击本次需要过滤的族，族将变成灰选，如图3所示:

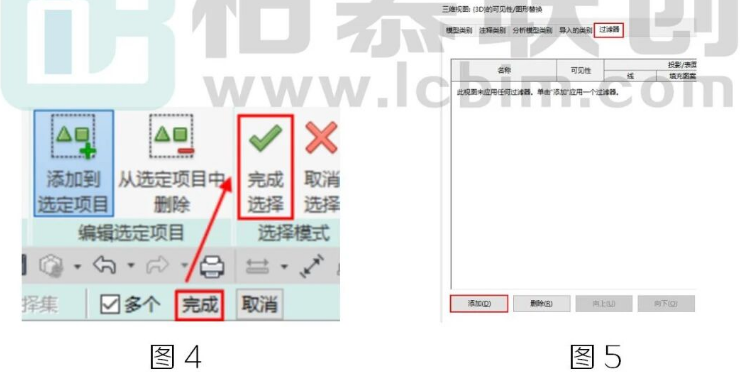

4.选择完之后，点击“编辑选择集”中的“完成选择”，并确定，如图4所示:
5.单击可见性/图形替换上“编辑”按钮，在弹出的“可见性/图形替换”对话框中点击“过滤器”按钮，点击“添加”，如图5所示:

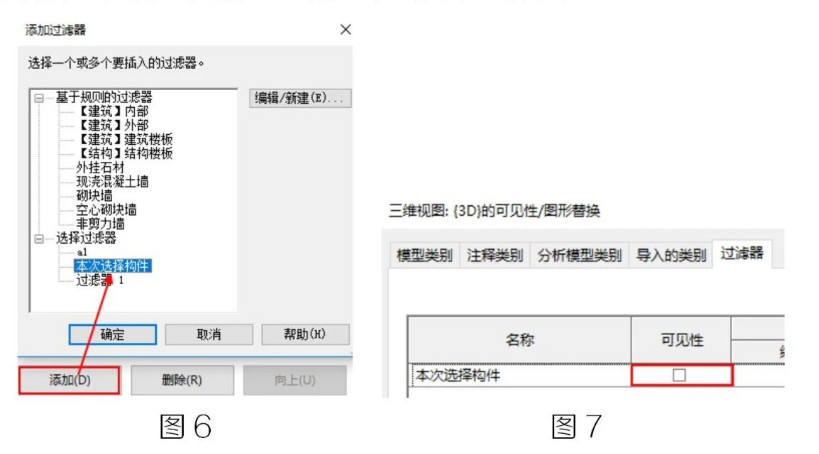

6.在弹出的“添加过滤器”对话框中选择刚刚新建的“本次选择构件”过滤器，点击“确定”，如图6所示:

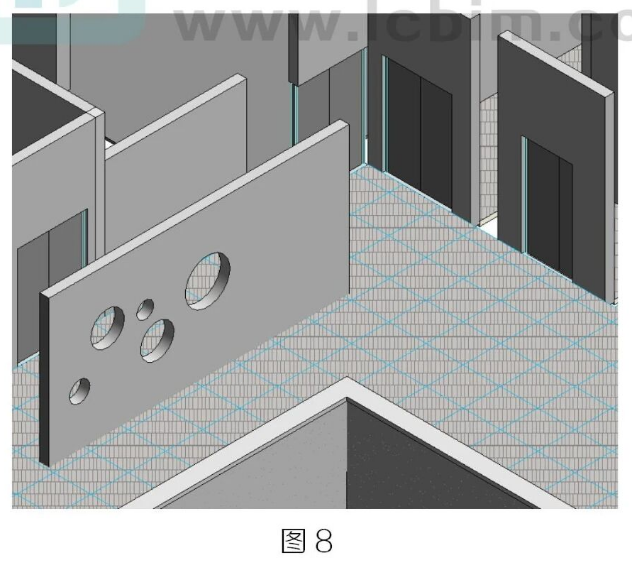

7.在弹出的“可见性/图形替换”对话框中将“本次选择构件”的可见性取消勾选，后单击确定，如图7：最终结果，如图8所示:
