从这期解始，小编给大家汇总一下关于剖面的点点滴滴。
剖面这个东西，对于管综来说至关重要，也就是因为使用比较频繁，所以遇到的问题就很多，而且这些问题往往是不处理就很难往下走的问题。

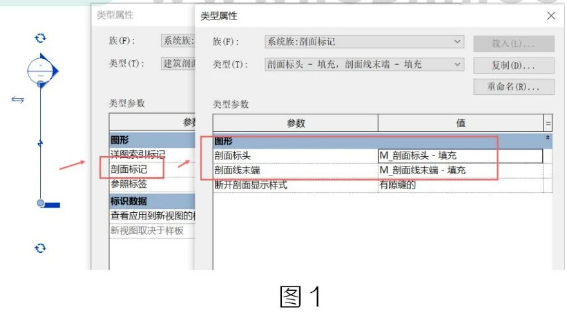

这期给大家汇总一下剖面创建的问题。H兰合1.剖面符号不对剖面符号有时候不符合我们的需要，这时候需要调整剖面标头符号，如图1所示
但是有时候大家会觉得重新设置比较麻烦，这样的话也可以通:过传递项目标准，如图2所示:
需要注意的是，传递剖面类型时，如果同名会被本项目中的剖面类型覆盖。
2.剖面范围
有时候模型比较大，楼层比较多，每次剖一个剖面，都需要到对应的视图中调整剖面的上下范围，很是麻烦;
这时候建议大家创建第一个剖面之后，其余的采用复制的命令如果遇到方向不同的，直接旋转即可。
3.斜走道剖面创建
第一步在走廊位置绘制一条详图线并使用角度尺寸标注调整为与走廊墙垂直，如图3所示:

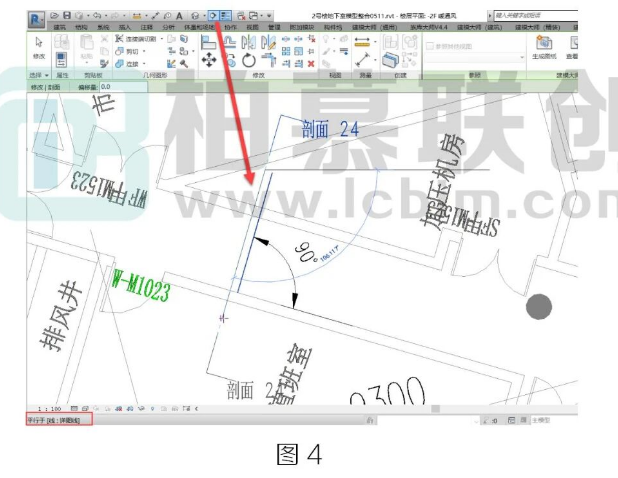

然后创建剖面，绘制时平行于详图线就能得到准确垂直于走廊的剖面，如图4所示:
