接上期，说一下平面视图剖面符号显隐性的控制。上期汇总了剖面不可见的原因，这期说一下剖面显示多余的情:
况。
什么时候会出现这种情况?

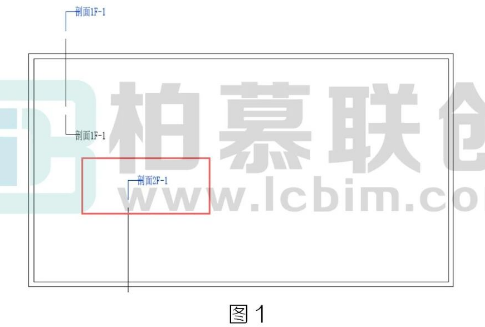

如果管综模型不是按照楼层拆分的，而且每层的剖面位置都是:独立的，那么就有可能一层出现二层的剖面，如图1所示:
解决方案有两种:
1.视图独立隐藏剖面
手动永久隐藏剖面，如图2所示:
这种方法比较原始，稍微繁琐，每个视图均需要单独处理。2.视图范围控制

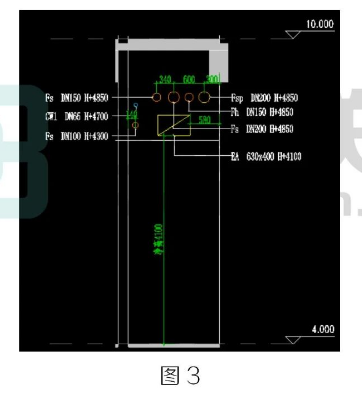

上一期我们讲了剖面的显示取决于视图的视图范围，那刚刚提:到的这个问题，就可以刚好反过来应用一下。一般做剖面时，需要剖到本层标高与上层标高，如图3所示:
基于这样的规则，所以在当前层会看到其他楼层的剖面。
解决这个问题，需要调整当前视图的视图范围，顶部减少100，底部增加100即可。这样当前层视图范围均不符合上层及下层的剖面显示的条件，剖面也就不显示了。
当然需要注意的是，剖面上下不宜超太多，不超过100;如果:有必要，也可以讲100调整为稍微大点的值。
