隐藏局部线条

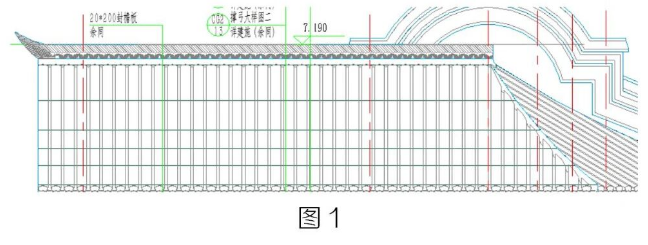

我们在做项目出图的时候，视图中一个构件上可能会出现我们不想要的多余线条，但是因为整个构件我们还是需要的，因此不能:隐藏构件，如图1所示:

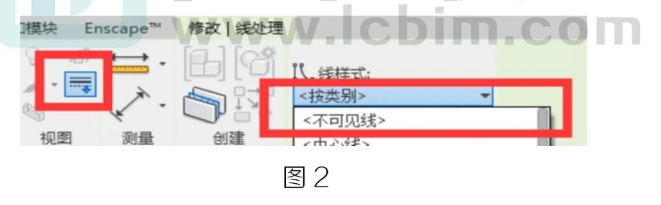

如图1所示屋顶，画好的屋顶构件上有很多线条，但是在实际出图的时候是不需要的。我们可以选择修改面板下的线处理，选择:不可见线，来处理屋顶构件上多余的线条，如图2所示：

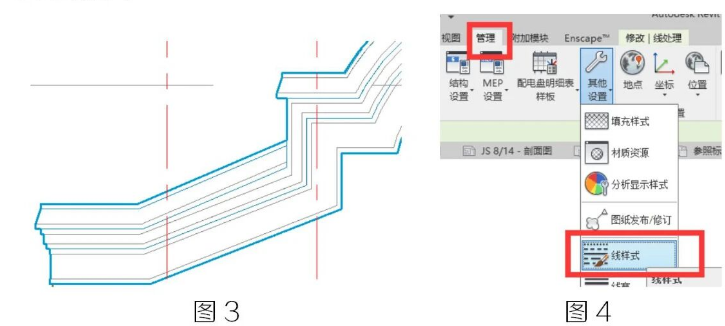

2.局部线颜色、宽度的处理在古建项目中立面图纸的边界是需要加粗的线条来表示的，如图3所示:
想要在Revit中表现出来的话，两种办法:
1)用线条来描一遍边界

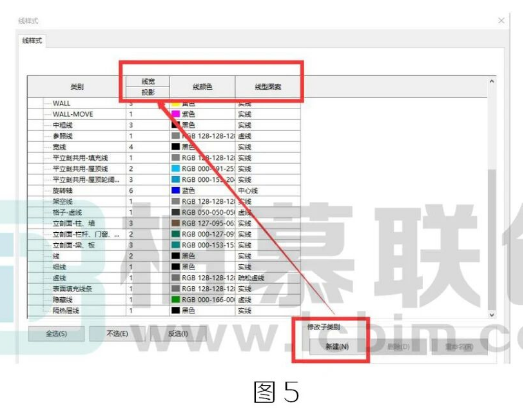

2)线处理先在管理面板下的线样式中，添加我们想要的线宽，颜色，线型图案的线条，如图4.5所示:
点击修改面板下的线处理命令，点击你想改变的构件线条，就可以在Revit中将同一构件的线条改为不同粗细和不同颜色的线条，如图6所示:

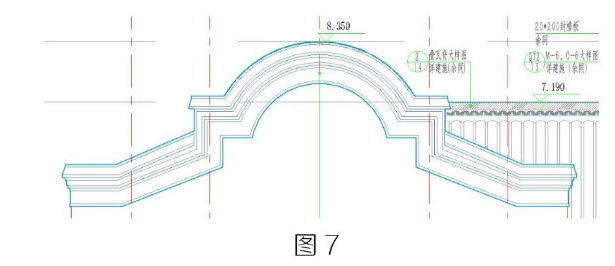

完成后如图7所示:
