[问题】从维度方面考虑，可把族分为二维族和三维族，一般:三维族嵌套到母族中，可以将子族的参数与母族的参数关联，这样在项目应用中就可以通过母族的参数控制子族的参数了，如图1.2所示:

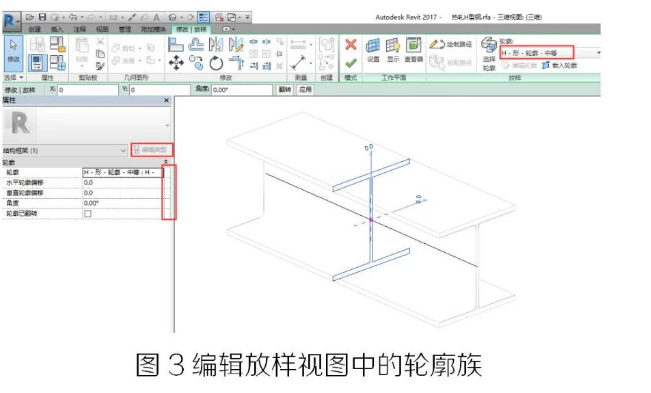

但是嵌套的轮廓族参数怎么关联呢?为系统结构样版项目中自带的热轧H型钢梁族，该梁族是由放样完成，其中放样的轮廓是由嵌套的轮廓族(H-形-轮廓-中等)创建的。但是发现在属性栏中编辑类型不能编辑，实例参数也不能关联，如图3所示:
[问题解决】一般关联参数可以通过:
[方法一]在尾性栏编类型关联

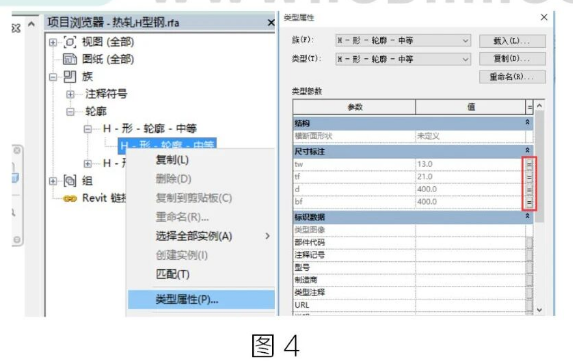

【方法二】通过项目浏览器中选择相应的族类型一右键一类型属性，编辑类型进行关联。如图4所示：
[总结】一般三维嵌套子族关联，用以上两种方法均可，但嵌套二维轮廓族参数关联，只能用方法二进行关联。
