集水坑是地下室常见的一种构件，一般为了便于放置并实现自动扣减，会把集水坑设置为基于面或基于楼板的族;但是当遇到倾斜的楼板时，基于面的族默认是垂直于楼板的，如图1所示：
当然大家知道，这种方式肯定是不正确的，不管楼板怎么倾斜，集水坑肯定是竖直方向的，那么有没有便捷的办法处理这种问题。

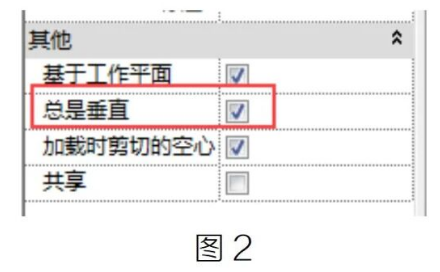

其实很简单，打解族进入族编辑界面，在属性栏中勾选“总是垂直”，如图2所示:

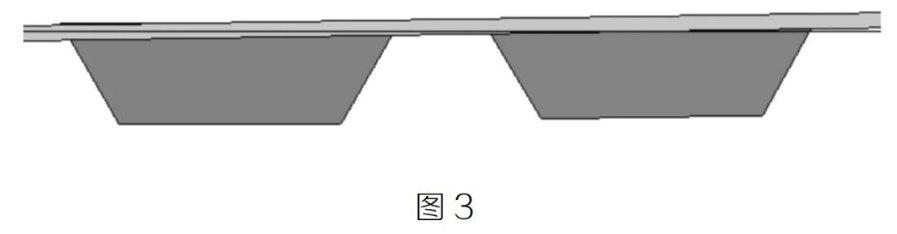

放置到项目中对比前后差别，左侧集水坑是竖直方向，右侧集水坑是垂直于楼板方向，如图3所示:
需要注意的是，勾选了总是垂直之后，集水坑与楼板顶部连接不会很平整，如图4所示:
但是一般来说，楼板坡度不会太大，不会太影响;如果要求什么精细，只能单独处理，如使用内建模型绘制，或者再做一个内建空心，把突出来的部分减掉。
