起因:最近在拆分一个地下两层的机电模型，拆分时偶然发现:把模型按照-1F-2F拆分后部分管道丢失了系统。寻本溯源，丢失系统的管道全都是与潜污泵相连的压力污废水。一解始把问题定位于软件bug，重启后问题仍然存在，排除软件原因。由于类似问题使用14/15版本软件并未出现，16/17版本软件均有出现，解始把目光放到软件版本上，但是苦于无法求证，便在16版本中多番测试，终于是有点收获，现与各位朋友分享。

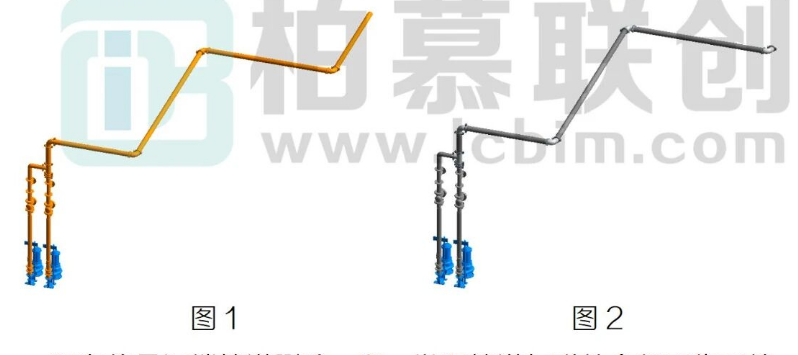

图中潜污泵、管件与设备连接正常，如图1所示:

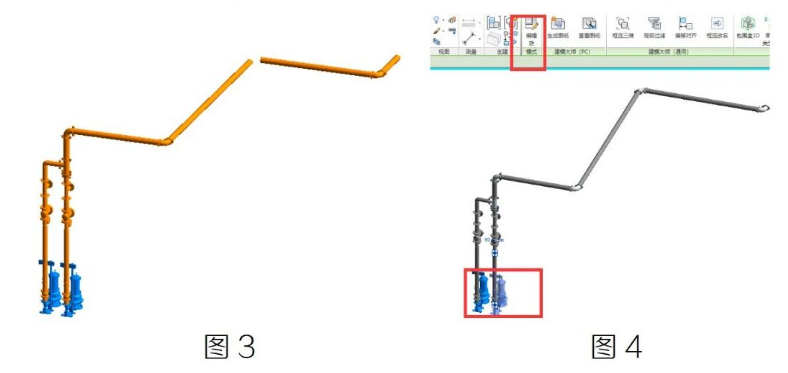

现在将最远端管道删除一段，发现管道与附件全部丢失系统，但是如果删除中间段，发现管道没有变化，如图2.3所示:

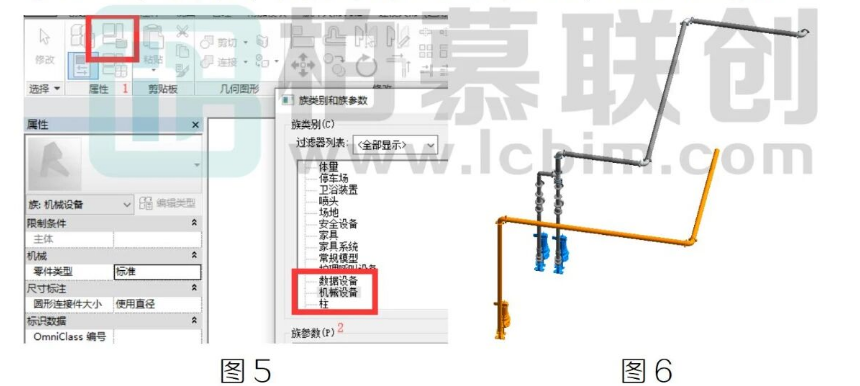

图1.2.3中的潜污泵族类别为常规模型，现撤回上一步操作，选中潜污泵，编辑族，将族类别修改为机械设备，如图4.5所示:

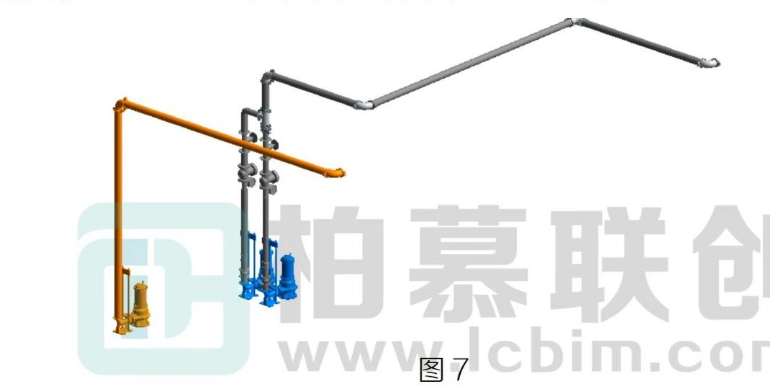

载入到项目中，在弹出对话框中选择覆盖现有版本及参数。重新绘制潜污泵以及管道，删除其末端，如图6.7所示:
我们发现新绘制的图元并没有因为删除了管段而丢失系统，同时已存在的图元也不会因为修改了潜污泵的族类别而重新赋予系统。最终得出的结论是，管道若与非专业设备相连接，与其连接的设备:并不会被赋予系统，如果末端被删除，与设备相连一端会丢失系统。
