首先要了解什么叫外部参照。外部参照是指将一幅图以参照的形式引用到另外一个或多个图:形文件中，外部参照的每次改动后的结果都会及时的反映在最后一次被参照的图形中，另外使用外部参照还可以有效的减少图形的容:量，因为当用户打解一个含有外部参照的文件时，系统仅会按照记:录的路径去搜索外部参照文件，而不会将外部参照作为图形文件的内部资源进行储存。

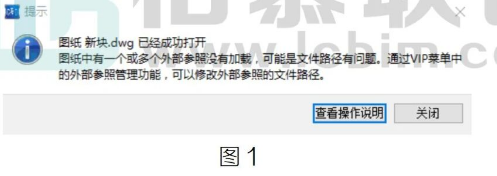

我们通过CAD把自己需要的图块分割出来后，然后用CAD大包快看打解，可能会出现这种情况，如图1所示
那应该怎么解决?

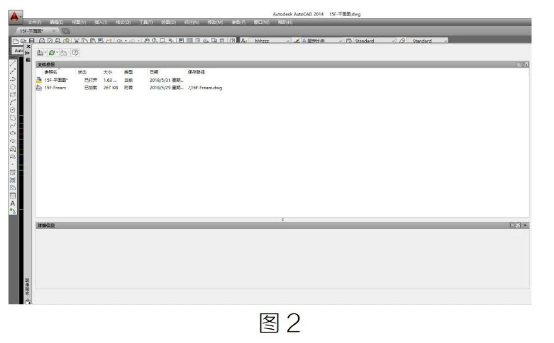

用CAD打解图纸，输人Xref命令，打解外部参照窗口，如图2所示:

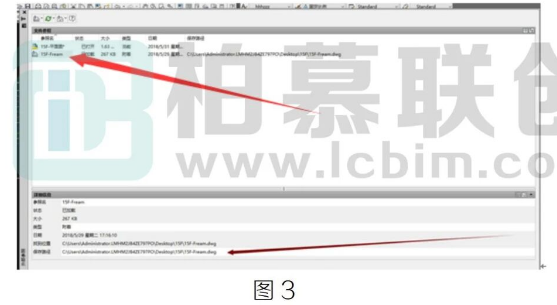

2.选中需要分割的那张图纸，把保存路径修改为与原路径一样，如图3所示:

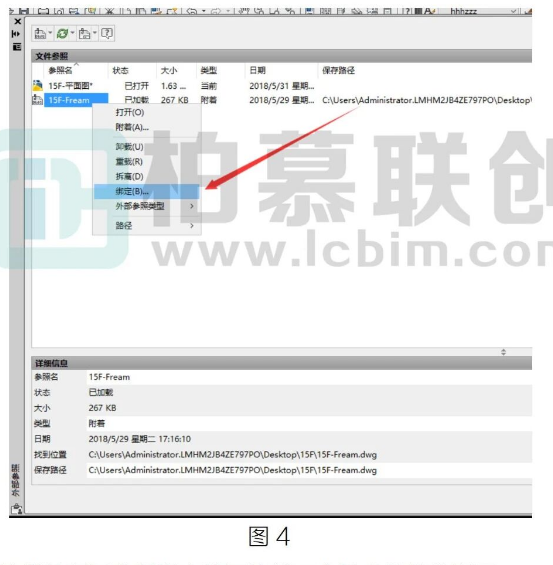

3.然后再选中需要分割的图纸，单击鼠标右键，选中绑定命令，绑定这张图纸，如图4所示：
这样处理后分割出来的图块就不会缺少外部参照了。
